Stirling Motoru Jeneratörü: Isıdan Elektrik Üretimi Nasıl Yapılır?

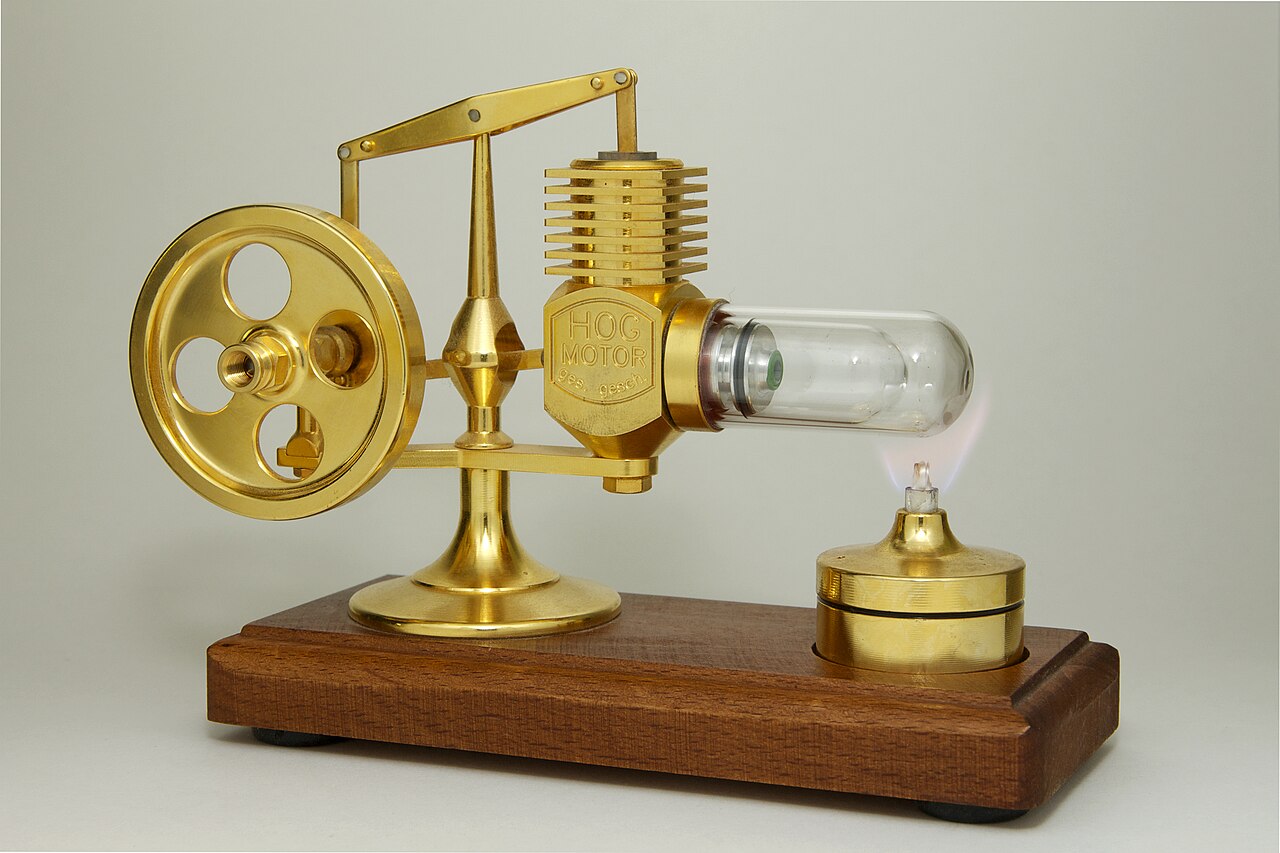

Stirling motoru, dışarıdan ısıtılan kapalı bir gaz hacminin sürekli ısınıp soğumasıyla çalışan, son derece sessiz ve verimli bir sıcak hava motorudur. İçten yanmalı motorların aksine yakıt türünden bağımsızdır: odun sobası, güneş ışığı, kamp ateşi ya da atık ısı gibi her türlü ısı kaynağıyla çalışabilir. Motora küçük bir jeneratör (dinamo) bağlandığında, ısı farkından doğrudan elektrik üretmek mümkün hâle gelir. Bu yazıda bir Stirling motoru jeneratörünün nasıl çalıştığını ve adım adım nasıl yapılabileceğini anlatıyoruz.
Nasıl Çalışır?
Stirling motoru, sıcak ve soğuk iki bölge arasında gidip gelen sabit miktarda gaz (genellikle hava) kullanır. Sıcak tarafta gaz genleşir ve gücü pistona aktarır; soğuk tarafta büzülür ve çevrim yeniden başlar. “Displacer” adı verilen bir piston gazı sıcak ve soğuk bölge arasında taşırken, “güç pistonu” bu hacim değişimini mekanik harekete çevirir. Volan, hareketi düzgün ve sürekli hâle getirir. Volana bağlanan bir DC motor/jeneratör, dönme hareketini elektrik enerjisine dönüştürür.
Gerekli Araçlar ve Malzemeler
- Isıya dayanıklı metal silindir veya teneke kutu (sıcak bölge için)
- Displacer pistonu için çelik yünü veya hafif metal disk
- Güç pistonu için cam şırınga ya da hassas işlenmiş silindir
- Volan (ağır, dengeli bir disk)
- Krank mili, biyel kolları ve rulmanlar
- Küçük DC motor (jeneratör olarak kullanılacak)
- Conta ve sızdırmazlık malzemeleri (yüksek sıcaklığa dayanıklı silikon)
- Lehim, vida, somun ve montaj plakası
- Isı kaynağı: ispirto ocağı, mum veya küçük gaz brülörü
- Multimetre (üretilen voltajı ölçmek için)
Aşama Aşama Yapımı
- Sıcak bölgeyi hazırlayın: Isıya dayanıklı silindirin tabanını ısı kaynağına bakacak şekilde konumlandırın. Bu bölge motorun “sıcak ucu” olacaktır.
- Displacer pistonunu yerleştirin: Silindirin içine, çeperlere değmeyecek kadar küçük ama gazı sıcak ve soğuk bölge arasında itecek bir displacer yerleştirin. Hafif olması önemlidir.
- Güç pistonunu monte edin: Hava sızdırmazlığı yüksek bir cam şırıngayı güç pistonu olarak kullanın. En küçük basınç değişimini bile harekete çevirmesi gerekir.
- Krank ve volanı bağlayın: Displacer ve güç pistonunu, aralarında 90° faz farkı olacak şekilde krank miline biyel kollarıyla bağlayın. Volanı krank miline sabitleyin.
- Jeneratörü ekleyin: Volana bir kayış veya doğrudan kaplinle küçük DC motoru bağlayın. Motor döndükçe uçlarında voltaj oluşur.
- Test edin: Isı kaynağını yakın, sıcak bölge ısınınca volanı elle hafifçe çevirerek motoru başlatın. Multimetreyle DC çıkışını ölçün.
Video Anlatım
İpuçları ve Güvenlik
Stirling motorunun çalışması için sıcak ve soğuk bölge arasındaki sıcaklık farkı ne kadar büyükse verim o kadar yüksek olur; soğuk tarafı bir radyatör veya su ceketiyle soğutmak performansı artırır. Tüm hareketli parçaların sürtünmesi en aza indirilmeli, sızdırmazlık kusursuz olmalıdır; en küçük hava kaçağı bile motoru durdurabilir. Isı kaynağıyla çalışırken yanma ve yüksek sıcaklık riskine karşı eldiven kullanın, motoru yanıcı malzemelerden uzak tutun ve asla gözetimsiz bırakmayın.
Verimi Artırmanın Yolları
Stirling motoru jeneratöründen alınan elektrik miktarını artırmak için birkaç önemli noktaya dikkat etmek gerekir. Öncelikle volanın kütlesi ve dengesi, motorun düzenli çalışması için kritiktir; ağır ve iyi dengelenmiş bir volan, çevrimin ölü noktalarını yumuşatarak motorun durmadan dönmesini sağlar. İkinci olarak, sıcak ve soğuk bölge arasındaki sıcaklık farkı ne kadar büyük olursa termodinamik verim o kadar yükselir; bu yüzden soğuk tarafa eklenen bir su ceketi veya alüminyum soğutucu, çıkış gücünü gözle görülür biçimde artırır.
Jeneratör seçimi de doğrudan elektrik çıkışını etkiler. Düşük devirde bile voltaj üretebilen, sürtünmesi az fırçasız bir DC motor kullanmak idealdir. Üretilen akım küçük bir kondansatör ve diyot köprüsüyle düzeltilerek LED aydınlatma, telefon şarjı veya küçük elektronik devrelerin beslenmesinde kullanılabilir. Düzenli yağlama, sızdırmazlık kontrolü ve temiz bir ısı kaynağı, motorun uzun ömürlü ve kararlı çalışmasını garanti eder.
