Su Çarkı Jeneratörü: Dereden Sürekli Elektrik Üretimi

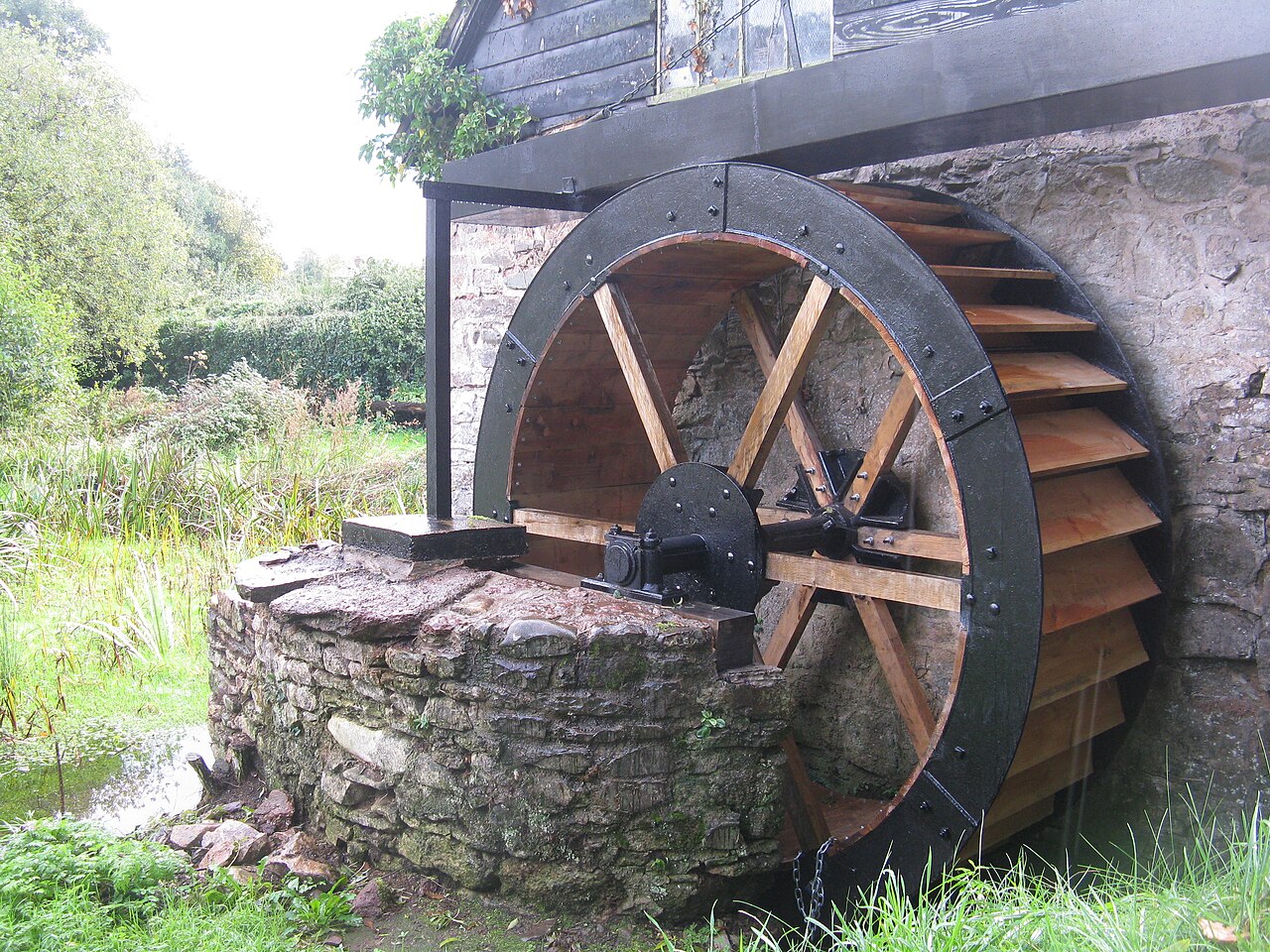

Su çarkı, akan veya yüksekten düşen suyun enerjisini dönme hareketine çeviren, yüzyıllardır kullanılan en eski mekanik güç kaynaklarından biridir. Tarih boyunca un öğütmek ve testere çalıştırmak için kullanılan bu sistem, günümüzde küçük bir jeneratörle birleştirildiğinde temiz ve kesintisiz elektrik üretebilir. Yakınınızda sürekli akan bir dere veya yeterli debide bir su kaynağı varsa, üstten beslemeli bir su çarkı kurarak şebekeden bağımsız elektrik elde edebilirsiniz. Bu yazıda su çarkı jeneratörünün çalışma mantığını ve adım adım yapımını anlatıyoruz.
Nasıl Çalışır?

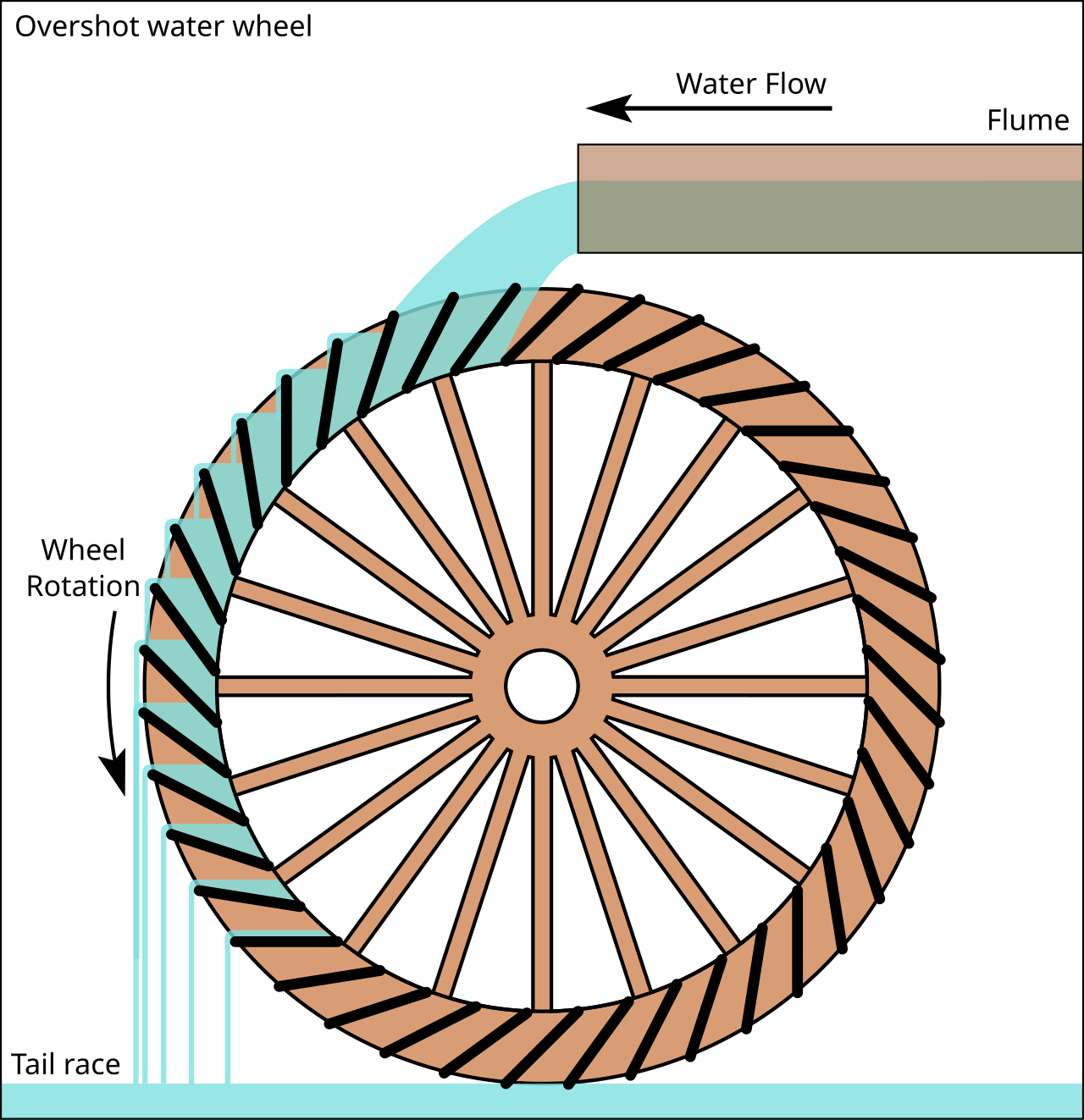

Üstten beslemeli (overshot) su çarkında su, çarkın tepesindeki kovalara dökülür. Kovalardaki suyun ağırlığı çarkı döndürür; çark döndükçe su aşağıda boşalır ve döngü devam eder. Bu tip çark, suyun hem ağırlık (potansiyel) enerjisinden hem de akış enerjisinden yararlandığı için verimi yüksektir. Çarkın mili bir dişli veya kayış-kasnak sistemiyle hız artırılarak jeneratöre aktarılır. Jeneratör bu dönme hareketini elektriğe çevirir.
Gerekli Araçlar ve Malzemeler
- Çark gövdesi için kontrplak, sac veya plastik variller
- Su kovaları (çark kanatları) için kesilmiş PVC veya sac parçaları
- Merkez mili için çelik şaft ve rulmanlar
- Hız artırıcı dişli takımı veya kayış-kasnak sistemi
- Düşük devirde voltaj üreten DC jeneratör veya alternatör
- Su yönlendirme oluğu (kanal) için tahta veya PVC boru
- Şarj regülatörü ve akü (enerji depolamak için)
- Cıvata, somun, vida ve montaj braketleri
- Multimetre ve temel el aletleri
Aşama Aşama Yapımı
- Çarkı oluşturun: İki dairesel disk arasına eşit aralıklarla kovalar (kanatlar) yerleştirerek çark gövdesini yapın. Kovaların suyu tutacak şekilde eğimli olmasına dikkat edin.
- Mili monte edin: Çarkın merkezine çelik mili geçirin ve iki ucunu rulmanlı yataklara oturtun. Çark serbestçe ve titreşimsiz dönmelidir.
- Su oluğunu hazırlayın: Dereden gelen suyu çarkın tepesindeki kovalara yönlendirecek bir oluk veya boru sistemi kurun.
- Hız artırıcıyı bağlayın: Su çarkı yavaş döner; jeneratörün verimli çalışması için kayış-kasnak ya da dişli ile devri yükseltin.
- Jeneratörü ekleyin: Hız artırıcının çıkışına DC jeneratörü bağlayın. Üretilen akımı şarj regülatörü üzerinden aküye yönlendirin.
- Test ve ayar: Suyu açın, çarkın dönüşünü ve jeneratör çıkışını multimetreyle ölçün. Su debisini ve dişli oranını optimize edin.
Video Anlatım
İpuçları ve Güvenlik
Su çarkının verimi, suyun düşüş yüksekliğine (head) ve debisine doğrudan bağlıdır; çark çapı ne kadar büyükse aynı su debisinden o kadar fazla tork elde edilir. Çarkın su seviyesinin üzerinde kalması ve kovaların suyu doğru noktada bırakması verimi belirler. Elektrik bağlantılarını su ve nemden tamamen yalıtın, jeneratör ve akü bağlantılarında uygun sigortalar kullanın. Akarsu kenarında çalışırken kayma ve boğulma riskine karşı dikkatli olun ve sistemi düzenli olarak yapraklara, dallara karşı temizleyin.
Su Çarkı Tipleri ve Hangisini Seçmeli?
Su çarkları beslenme biçimine göre üç ana türe ayrılır. Üstten beslemeli (overshot) çark, suyu tepeden alır ve suyun ağırlığından yararlandığı için en verimli tiptir; yeterli düşüş yüksekliği olan derelerde tercih edilir. Alttan beslemeli (undershot) çark, suyun yalnızca akış hızından güç alır ve düz, hızlı akan akarsular için uygundur; yapımı kolay olsa da verimi daha düşüktür. Ortadan beslemeli (breastshot) çark ise bu ikisinin arasında bir performans sunar ve orta düzeyde düşüşe sahip su kaynaklarında kullanılır.
Doğru tipi seçerken su kaynağınızın debisini ve düşüş yüksekliğini ölçmeniz gerekir. Az suyun yüksekten düştüğü yerlerde üstten beslemeli çark, çok suyun düşük eğimle aktığı yerlerde ise alttan beslemeli çark daha mantıklıdır. Çark malzemesini paslanmaya karşı korumak, rulmanları su geçirmez tutmak ve sistemi mevsimsel debi değişimlerine göre boyutlandırmak, uzun vadede kararlı bir elektrik üretimi sağlar.
