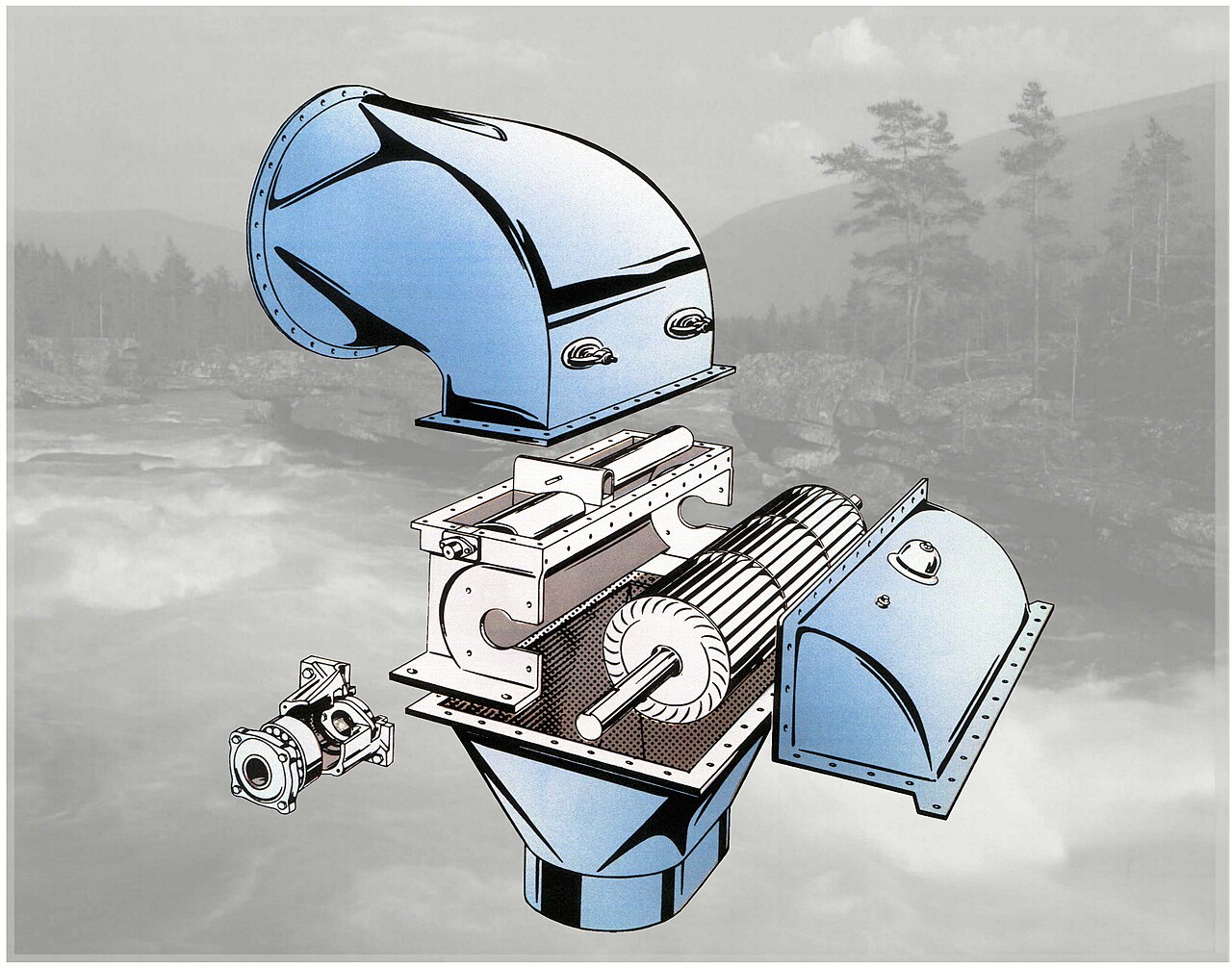

Dereden Elektrik Üretimi: Cross-flow (Ossberger) Türbini Yapımı
Cross-flow türbini (Banki veya Ossberger türbini olarak da bilinir), su debisi mevsimsel olarak değişen küçük ve orta ölçekli dereler için en uygun çözümlerden biridir. Yapımının görece basit olması ve geniş debi aralığında verimli çalışması, onu ev yapımı mikro hidroelektrik projelerinde popüler kılar. Bu yazıda cross-flow türbininin çalışma mantığını, gerekli malzemeleri ve adım adım kurulumunu ele alıyoruz.
Cross-flow Türbini Nasıl Çalışır?

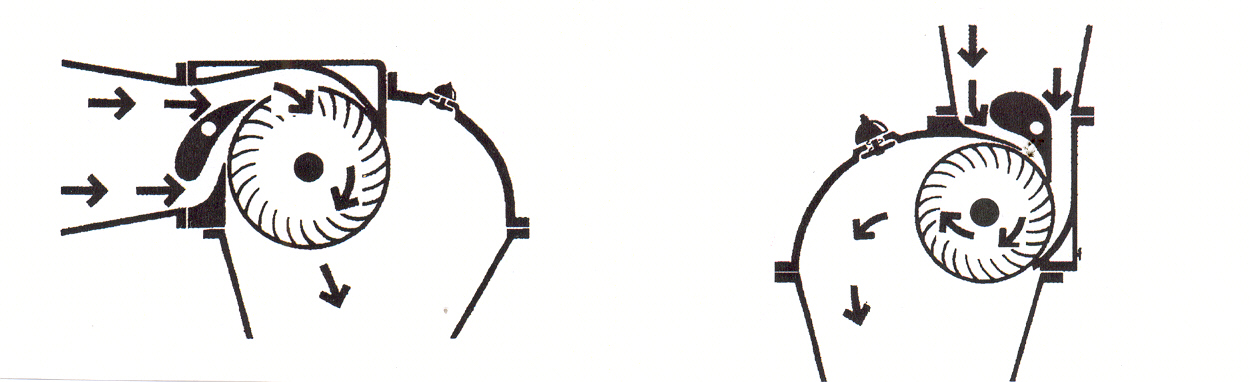

Bu türbinin en belirgin özelliği, suyun çarktan iki kez geçmesidir. Su, dikdörtgen bir memeden silindirik çarkın kanatlarına girer, çarkın içinden geçer ve karşı taraftaki kanatlara ikinci kez çarparak çıkar. Böylece suyun enerjisi iki aşamada kullanılır. Bu çift geçiş, düşük debide bile makul verim sağlar. Aşağıdaki şema, suyun dikey ve yatay giriş düzenlerini göstermektedir.
Gerekli Araçlar ve Malzemeler
Bir cross-flow türbini için şu malzemeler gerekir: silindirik bir çark (iki dairesel yan plaka arasına eğimli kanatların kaynaklanmasıyla yapılır), dikdörtgen kesitli bir su giriş memesi, akış miktarını ayarlayan bir kapak (klape), mil ve rulmanlar, su geçişini sağlayan gövde, jeneratör veya alternatör, kayış-kasnak sistemi ve elektrik için şarj regülatörü ile akü grubu. Aletler olarak kaynak makinesi, sac kesme aleti (taşlama), matkap, anahtar takımı, su terazisi ve multimetre kullanılır.
Aşama Aşama Yapımı
1. Çarkı imal edin: İki dairesel yan plaka kesin ve aralarına eğimli (yay biçimli) kanatları eşit aralıklarla kaynaklayın. Kanat sayısı ve eğimi verimi doğrudan etkiler.
2. Memeyi hazırlayın: Suyu çarkın eninde yayan dikdörtgen bir meme yapın. Memenin genişliği çark uzunluğuyla uyumlu olmalıdır.
3. Gövdeyi monte edin: Çarkı rulmanlı mile yerleştirin ve suyun girip çıkmasına izin veren gövdenin içine sabitleyin.
4. Su yolunu bağlayın: Dereden gelen suyu memeye yönlendiren kanalı veya boruyu döşeyin. Debiyi ayarlamak için giriş kapağını ekleyin.
5. Jeneratörü kuplajlayın: Çark milini kayış-kasnak ile jeneratöre bağlayın ve devir oranını jeneratörün ihtiyacına göre ayarlayın.
6. Test ve devreye alma: Suyu yavaşça verin, çarkın dönüşünü ve titreşimi gözleyin, ardından multimetre ile üretilen gerilimi ölçün.
Video Anlatım
Aşağıdaki video, bir cross-flow türbininin montajını ve çalışmasını göstermektedir:
Güvenlik ve Bakım
Cross-flow türbininde kanatlar arasına yaprak, dal ve çöp birikebilir; bu yüzden su girişine bir ızgara (ön filtre) koymak verimi korur. Kaynaklı bağlantıların sağlamlığını düzenli kontrol edin, rulmanları yağlayın ve elektrik bağlantılarını yalıtın. Dere üzerindeki kurulumlar için yerel izinleri almayı unutmayın.
Cross-flow Türbininin Avantajları
Cross-flow türbininin en büyük avantajlarından biri, geniş bir debi aralığında verimli çalışabilmesidir. Giriş kapağı sayesinde debi azaldığında bile türbin makul verimde dönmeye devam eder; bu özellik, suyu mevsime göre değişen dereler için büyük kolaylık sağlar. Ayrıca yapısı görece basittir ve atölye ortamında kaynak ve sac işçiliğiyle üretilebilir, bu da maliyeti düşürür. Çarkın kendi kendini temizleme eğilimi, küçük katı parçacıkların ikinci geçişte dışarı atılmasını sağlayarak tıkanma riskini azaltır. Bu nedenle cross-flow türbini, düşük ve orta düşülü mikro hidroelektrik kurulumlarında en çok tercih edilen tiplerden biridir.
Verim ve Güç Tahmini
Cross-flow türbininden elde edilecek güç de temel hidroelektrik formülüyle hesaplanır: düşü, debi ve sistem verimi çarpılır. Bu türbinlerin verimi genellikle %70–85 aralığındadır ve özellikle kısmi debilerde Pelton ya da Francis türbinlerine göre daha kararlı bir performans gösterir. Kanat sayısı, çark çapı ve memenin çark eninde suyu ne kadar düzgün dağıttığı verimi belirleyen başlıca etkenlerdir. Doğru tasarlanmış bir cross-flow türbini, küçük bir derede bile bir evin temel elektrik ihtiyacını karşılayabilecek düzeyde güç üretebilir.
