Dereden Elektrik Üretimi: Pelton Türbini Nasıl Yapılır?
Evinizin yakınından geçen bir dere veya yüksek düşülü bir su kaynağı varsa, Pelton türbini ile kendi mikro hidroelektrik santralinizi kurabilirsiniz. Pelton türbini, yüksek düşü (basınç) ve düşük debiye sahip su kaynakları için idealdir. Bu yazıda, dereden elektrik üretimi için basit bir Pelton türbininin nasıl tasarlanıp yapıldığını adım adım anlatacağız. Amaç, temiz ve yenilenebilir enerjiyi kendi imkanlarınızla üretmenin temel prensiplerini göstermektir.
Nasıl Çalışır?

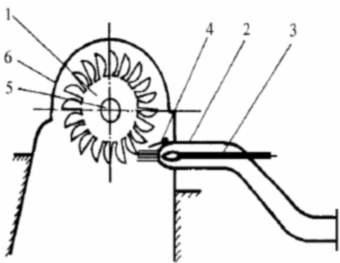

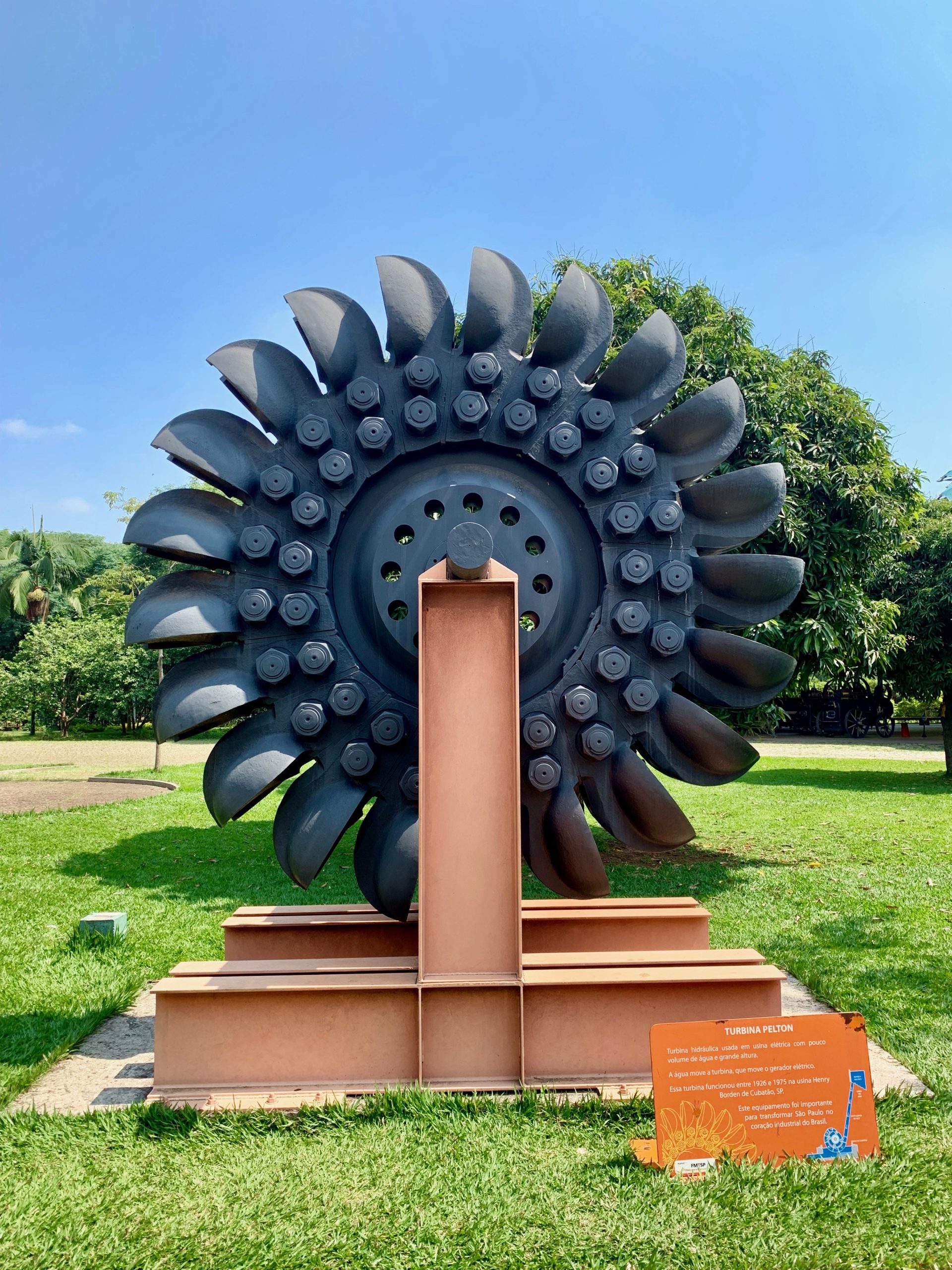

Pelton türbini, bir impuls (darbe) türbinidir. Yüksekten gelen su, bir nozül (meme) aracılığıyla ince ve hızlı bir jet haline getirilir. Bu su jeti, çarkın çevresine yerleştirilmiş kaşık şeklindeki çift kepçelere (bucket) çarpar. Suyun kinetik enerjisi kepçelere aktarılır ve çark döner. Kepçelerin ortasındaki keskin sırt, jeti iki eşit parçaya böler; böylece eksenel itme dengelenir ve verim maksimuma çıkar. Dönen mile bağlı bir jeneratör de bu mekanik enerjiyi elektriğe dönüştürür.
Gerekli Araçlar ve Malzemeler
- Su jeti için pirinç veya paslanmaz çelik nozül (6–12 mm çapında)
- Çark gövdesi için alüminyum disk veya sert plastik tabla
- Kepçeler için çelik kaşıklar veya 3D baskı/döküm kepçeler (16–20 adet)
- Mil ve rulmanlar (yataklama için)
- Küçük bir DC jeneratör veya sürekli mıknatıslı alternatör
- Su girişi için basınç borusu (penstock) ve vana
- Sac makası, matkap, cıvata-somun takımı, epoksi yapıştırıcı
- Multimetre, redresör (AC çıkışı doğrultmak için) ve akü/şarj regülatörü
Aşama Aşama Yapımı
- Su kaynağınızın düşü yüksekliğini ve debisini ölçün; Pelton için en az 10 metre düşü önerilir. Bu değerler türbin boyutunu belirler.
- Çark diskini kesin ve merkezine mil deliğini açın. Diskin dengeli dönmesi için merkezleme çok önemlidir.
- Kepçeleri diskin çevresine eşit aralıklarla, sırtları jete bakacak şekilde cıvatalayın veya kaynaklayın. Her kepçe komşusuyla aynı açıda olmalıdır.
- Nozülü, su jeti kepçelerin ortasındaki sırta teğet çarpacak konuma sabitleyin. Jet ile çark arasındaki açı verimi doğrudan etkiler.
- Mili rulmanlara oturtun ve jeneratörü kayış veya doğrudan kaplin ile mile bağlayın. Titreşimi azaltmak için tüm bağlantıları sıkın.
- Penstock borusunu nozüle bağlayıp vanayı yavaşça açın; çıkış voltajını multimetre ile ölçüp redresör ve regülatör üzerinden aküye yönlendirin.
Verim Hesabı
Bir hidroelektrik sistemin teorik gücü P = ρ · g · Q · H · η formülü ile hesaplanır. Burada ρ suyun yoğunluğu (1000 kg/m³), g yerçekimi ivmesi (9,81 m/s²), Q debi (m³/s), H net düşü (m) ve η toplam verimdir. İyi tasarlanmış küçük bir Pelton türbini için verim %70–85 aralığında olabilir. Örneğin 20 metre düşü ve saniyede 5 litre (0,005 m³/s) debi ile teorik güç yaklaşık 980 watt, %75 verimle ise pratikte 735 watt civarında elektrik elde edilir. Nozül çapını debiye göre optimize etmek, verimi korumanın en kritik adımıdır.
Bakım İpuçları
Türbinin uzun ömürlü olması için düzenli bakım şarttır. Su girişindeki ızgarayı (trash rack) periyodik olarak temizleyerek yaprak ve çöplerin nozülü tıkamasını önleyin. Rulmanları sezonda en az bir kez yağlayın ve aşınma belirtisi gösterenleri değiştirin. Kepçelerdeki kavitasyon veya erozyon izlerini kontrol edin; aşınmış kepçeler dengesizlik ve verim kaybı yaratır. Kış aylarında donma riskine karşı boruları yalıtın. Jeneratör bağlantılarını ve şarj regülatörünü nem ve korozyona karşı su geçirmez bir kutuda muhafaza edin.
