Dereden Elektrik Üretimi: Pelton Türbini Nasıl Yapılır?
Evinizin yakınından geçen bir dere, doğru ekipmanla küçük ama güvenilir bir elektrik kaynağına dönüşebilir. Pelton türbini, yüksek düşü (yükseklik farkı) ve nispeten düşük debiye sahip dere ve kaynaklarda en verimli çözümlerden biridir. Bu yazıda bir mikro hidroelektrik sistemin kalbi olan Pelton çarkını nasıl tasarlayıp yapabileceğinizi adım adım anlatıyoruz. Amaç, temel atölye aletleriyle üretilebilecek, güvenli ve sürdürülebilir bir yenilenebilir enerji sistemi kurmaktır.
Nasıl Çalışır?

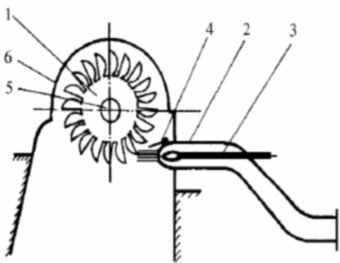

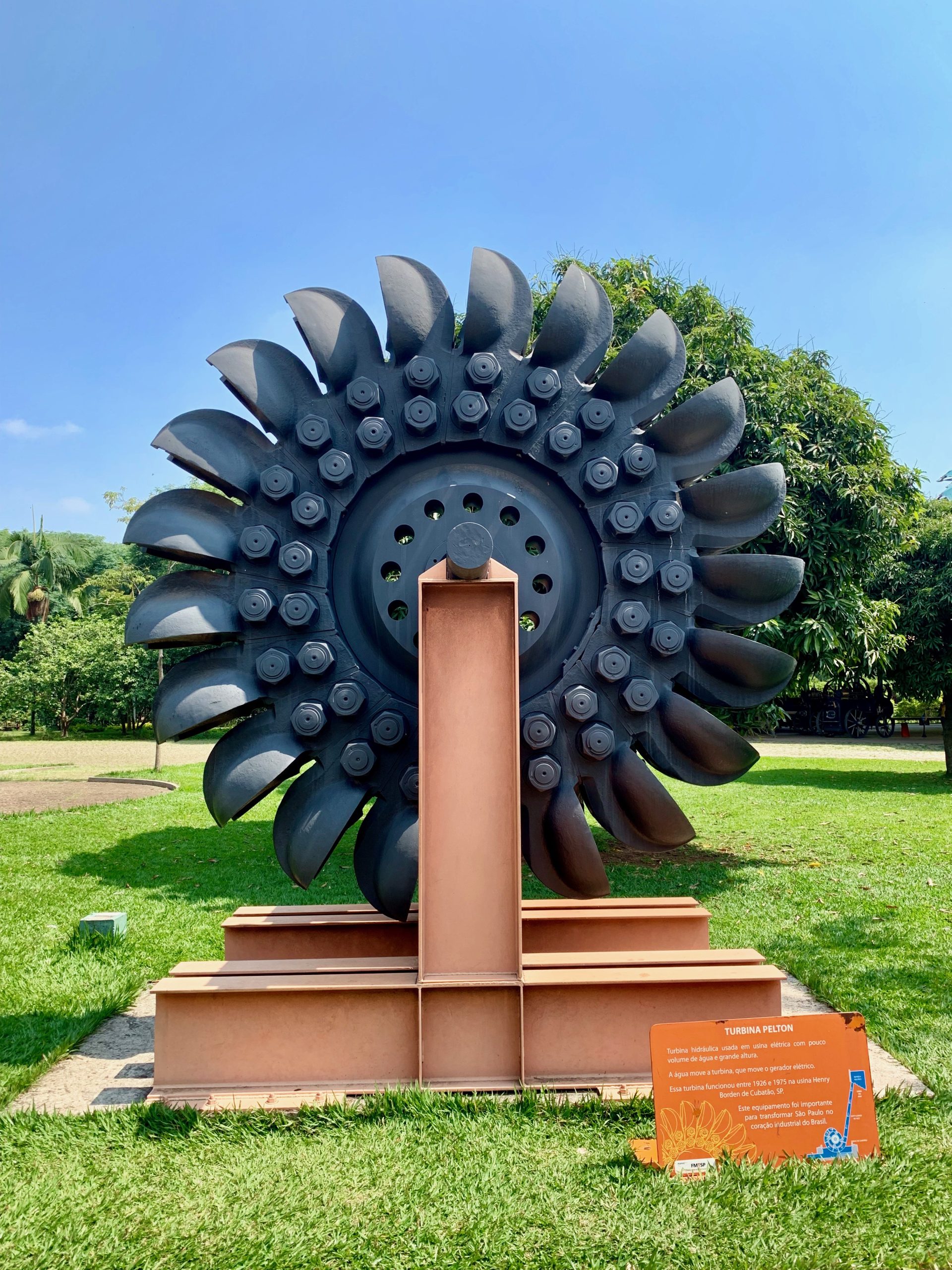

Pelton türbini bir impuls (darbe) türbinidir. Yüksekten borularla getirilen su, meme (nozzle) adı verilen daralan bir ağızdan yüksek hızda fışkırır ve çarkın çevresine dizilmiş kaşık biçimli kepçelere (bucket) çarpar. Suyun kinetik enerjisi kepçelere aktarılırken çark döner ve bu dönme hareketi bir jeneratör miline iletilerek elektriğe çevrilir. Su, kepçenin ortasındaki keskin sırt sayesinde ikiye bölünür; bu, itme kuvvetini en üst düzeye çıkarır ve geri sıçramayı azaltır. Sistemin verimi büyük ölçüde düşü yüksekliğine, meme çapına ve çarkın dengeli dönmesine bağlıdır.
Gerekli Araçlar ve Malzemeler
- Pelton kepçeleri (3D baskı, döküm alüminyum veya paslanmaz çelik kaşıklar)
- Çark göbeği için 20-30 cm çapında alüminyum veya çelik disk
- Paslanmaz mil ve iki adet rulmanlı yatak
- Meme (nozzle): pirinç redüksiyon veya CNC ile işlenmiş konik ağız
- Cebri boru (penstock): 2-4 inç PVC veya HDPE boru
- Sabit mıknatıslı DC jeneratör veya araç alternatörü
- Şarj regülatörü, akü ve inverter
- Su geçirmez muhafaza kutusu, cıvata-somun seti, sızdırmazlık contaları
- Matkap, taşlama, anahtar takımı ve dijital multimetre
Aşama Aşama Yapımı
- Derenizin düşü yüksekliğini ve debisini ölçün; Pelton için genellikle 10 metreden fazla düşü idealdir. Bu değerler türbin boyutunu ve beklenen gücü belirler.
- Cebri boruyu su alma noktasından türbine kadar döşeyin ve boru sonuna meme ağzını monte edin. Meme çapını debinize göre seçerek su jetinin hızını optimize edin.
- Çark göbeğini hazırlayıp kepçeleri eşit aralıklarla (genellikle 18-22 adet) çevreye cıvatalayın veya kaynaklayın. Dengesizlik titreşim yaratacağından simetriye özen gösterin.
- Mili rulmanlı yataklara oturtun ve çarkı mile sabitleyin; ardından elle çevirerek serbest ve titreşimsiz döndüğünü doğrulayın.
- Jeneratörü kayış-kasnak veya doğrudan kaplinle mile bağlayın ve tüm sistemi su geçirmez muhafazaya yerleştirin.
- Suyu kademeli olarak açıp çıkış voltajını multimetreyle ölçün, ardından regülatör, akü ve inverteri bağlayarak sistemi devreye alın.
Verim Hesabı
Bir mikro hidro sistemin teorik gücü P = ρ·g·Q·H·η formülüyle hesaplanır. Burada ρ suyun yoğunluğu (1000 kg/m³), g yerçekimi ivmesi (9,81 m/s²), Q debi (m³/s), H net düşü (m) ve η toplam verimdir. Örneğin 15 metre düşü ve saniyede 10 litre (0,01 m³/s) debiyle, yaklaşık %60 sistem verimiyle 880 watt civarında güç elde edilebilir. Pelton türbinleri iyi tasarlandığında %80’e varan mekanik verime ulaşabilir; ancak boru sürtünmesi, jeneratör kayıpları ve meme kayıpları toplam verimi düşürür. Gerçek değerleri ölçüp kayıpları azaltmak, sistemin ekonomik olup olmadığını belirler.
Bakım İpuçları
Uzun ömürlü bir kurulum için düzenli bakım şarttır. Su alma noktasına ızgara veya filtre koyarak yaprak, çakıl ve dalların türbine ulaşmasını engelleyin; tıkanan meme jeti zayıflatır ve verimi düşürür. Rulmanları sezonda en az bir kez kontrol edip gerektiğinde yağlayın, kepçelerdeki aşınma ve korozyonu gözden geçirin. Kış aylarında donma riskine karşı boruları yalıtın veya suyu boşaltın. Elektrik tarafında akü bağlantılarını, regülatör ayarlarını ve kablo izolasyonlarını periyodik olarak denetleyin. Bu basit kontroller, sistemin yıllarca sorunsuz çalışmasını sağlar.
