Dereden Elektrik Üretimi: Pelton Türbini Nasıl Yapılır?
Yüksek düşülü ve görece düşük debili dereler için en verimli çözümlerden biri Pelton türbinidir. Bu yazıda, evinizin yakınındaki bir dereden mikro ölçekte elektrik üretmek için bir Pelton türbinini adım adım nasıl yapabileceğinizi anlatıyoruz. Pelton türbini, suyun basınç enerjisini bir lüle (nozül) aracılığıyla yüksek hızlı bir jete dönüştürür ve bu jet, kaşık biçimli kanatlara çarparak çarkı döndürür. Doğru tasarlandığında küçük bir akarsu bile aydınlatma ve şarj ihtiyaçlarınızı karşılayacak temiz enerji sağlayabilir.
Nasıl Çalışır?

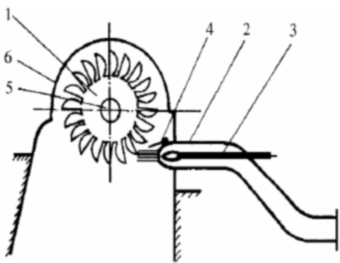

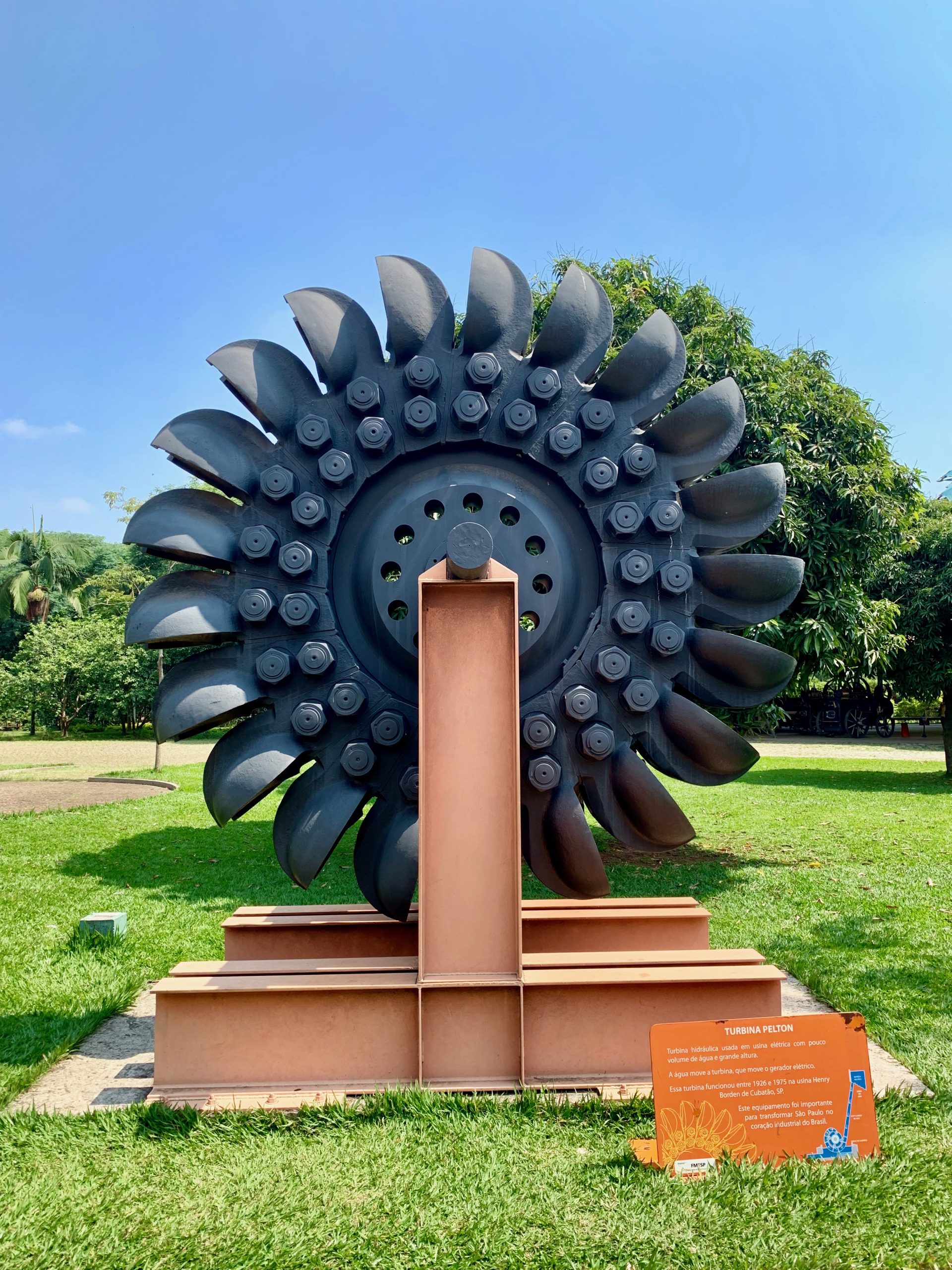

Pelton türbini bir “darbe (impulse) türbinidir”. Yüksekteki su kaynağından gelen su, bir cebri boru (penstock) içinde aşağı inerken basınç kazanır. Borunun ucundaki daraltılmış lüleden çıkan su, ince ve çok hızlı bir jet hâline gelir. Bu jet, çarkın çevresine dizilmiş çift kaşıklı kanatların tam ortasındaki keskin sırta çarpar; su iki yana ayrılarak neredeyse 180 derece geri döner ve momentumunun büyük kısmını kanada aktarır. Enerjisini bırakan su, çarkın altından serbestçe akıp tahliye olur. Üretilen dönme hareketi bir kayış-kasnak veya doğrudan kaplin ile bir dinamoya ya da alternatöre iletilerek elektriğe çevrilir.
Gerekli Araçlar ve Malzemeler
- Kaşık biçimli Pelton kanatları (3B baskı, döküm pirinç veya çelik kaşıklardan uyarlama)
- Çark göbeği için sağlam bir alüminyum veya çelik disk
- Paslanmaz çelik mil ve iki adet rulmanlı yatak
- Ayarlanabilir lüle (nozül) ve pirinç redüksiyon rakoru
- Cebri boru için basınca dayanıklı HDPE veya PVC boru
- Düşük devirde üretim yapabilen alternatör veya DC dinamo
- Şarj regülatörü, akü ve inverter
- Su girişinde kaba filtre/ızgara, vana ve manometre
- Matkap, anahtar takımı, kaynak makinesi ve temel el aletleri
Aşama Aşama Yapımı
- Derede ölçüm yapın: mevcut düşü yüksekliğini (metre) ve debiyi (litre/saniye) belirleyin; bu iki değer türbin gücünüzü doğrudan etkiler.
- Su girişine bir çökeltme havuzu ve ızgara yerleştirerek yaprak, çakıl gibi katıların boruya girmesini engelleyin.
- Cebri boruyu kaynaktan türbine eğimli ve mümkün olduğunca düz çekin; dönüşlerde basınç kaybını azaltmak için geniş yarıçaplı dirsekler kullanın.
- Çark göbeğine kaşık kanatları eşit aralıklarla ve aynı açıyla sabitleyin; dengesizlik titreşim ve verim kaybı yaratacağından balansı kontrol edin.
- Mili rulmanlı yataklara oturtun, lüleyi jetin kaşıkların ortasına teğet vuracağı konuma hizalayın ve gövdeyi su sızdırmayan bir muhafaza içine alın.
- Çark milini alternatöre bağlayın, çıkışı şarj regülatörü üzerinden aküye verin; vanayı yavaşça açarak devri ve gerilimi ölçüp lüle açıklığını optimize edin.
Verim Hesabı
Bir mikro hidroelektrik sistemin teorik gücü, P = ρ · g · Q · H · η formülüyle yaklaşık olarak hesaplanır. Burada ρ suyun yoğunluğu (1000 kg/m³), g yer çekimi ivmesi (9,81 m/s²), Q debi (m³/s), H net düşü (m) ve η toplam verimdir. Örneğin 10 metre düşü ve saniyede 5 litre (0,005 m³/s) debiyle, yaklaşık %60 sistem veriminde elde edilecek güç yaklaşık 0,29 kW, yani 290 watt civarındadır. Bu güç, LED aydınlatma, telefon-tablet şarjı ve küçük bir buzdolabını beslemek için yeterli olabilir. Net düşüyü hesaplarken borudaki sürtünme kayıplarını da düşmeyi unutmayın; uzun ve dar borularda bu kayıp önemli boyutlara ulaşabilir.
Bakım İpuçları
Pelton türbini hareketli parçası az olan dayanıklı bir sistemdir, ancak düzenli bakımı ömrünü uzatır. Giriş ızgarasını ve çökeltme havuzunu özellikle yağışlı dönemlerde sık sık temizleyin; tıkanan ızgara debiyi düşürür. Lüle ağzındaki aşınmayı periyodik olarak kontrol edin, çünkü genişleyen lüle jet hızını ve verimi azaltır. Rulmanlı yatakları üretici önerisine göre gresleyin ve anormal ses ya da titreşim oluştuğunda derhal durdurup nedenini araştırın. Kış aylarında donma riskine karşı boru ve gövdeyi yalıtın, uzun süreli duruşlarda suyu boşaltın.
