Yer Altı Evinde Su Yalıtımı: Toprağın Altında Kuru Kalmak

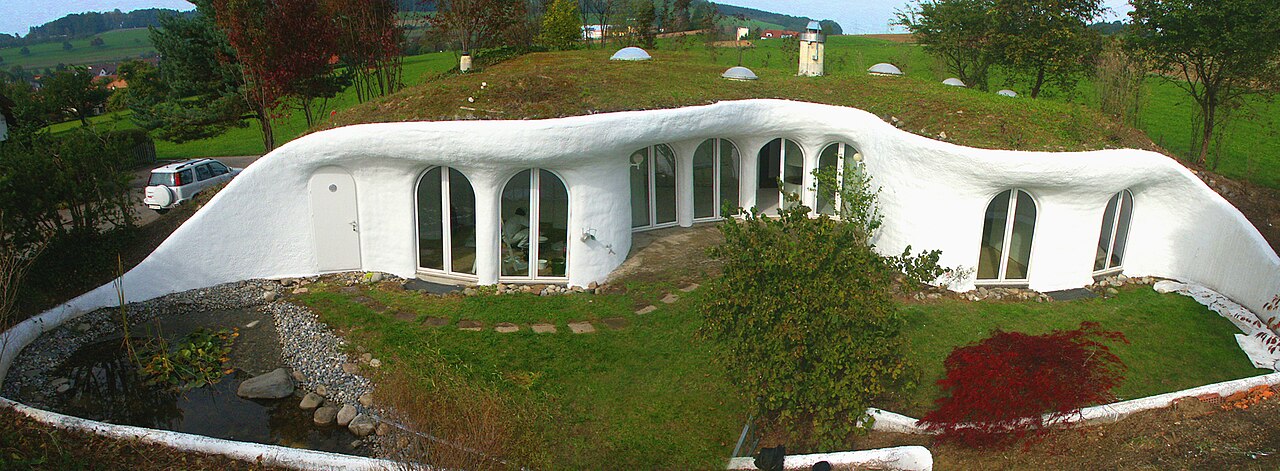

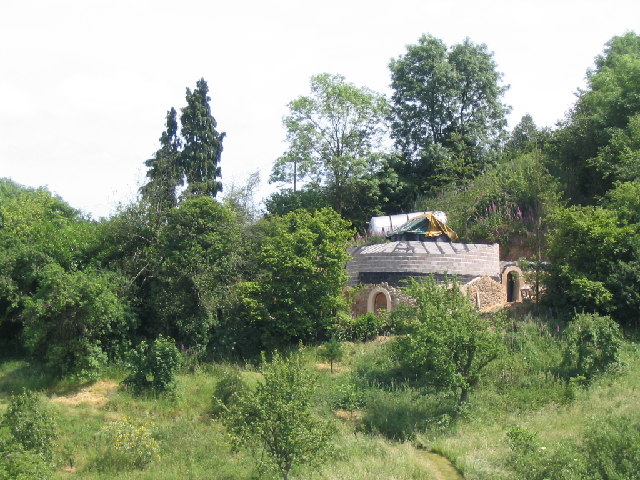

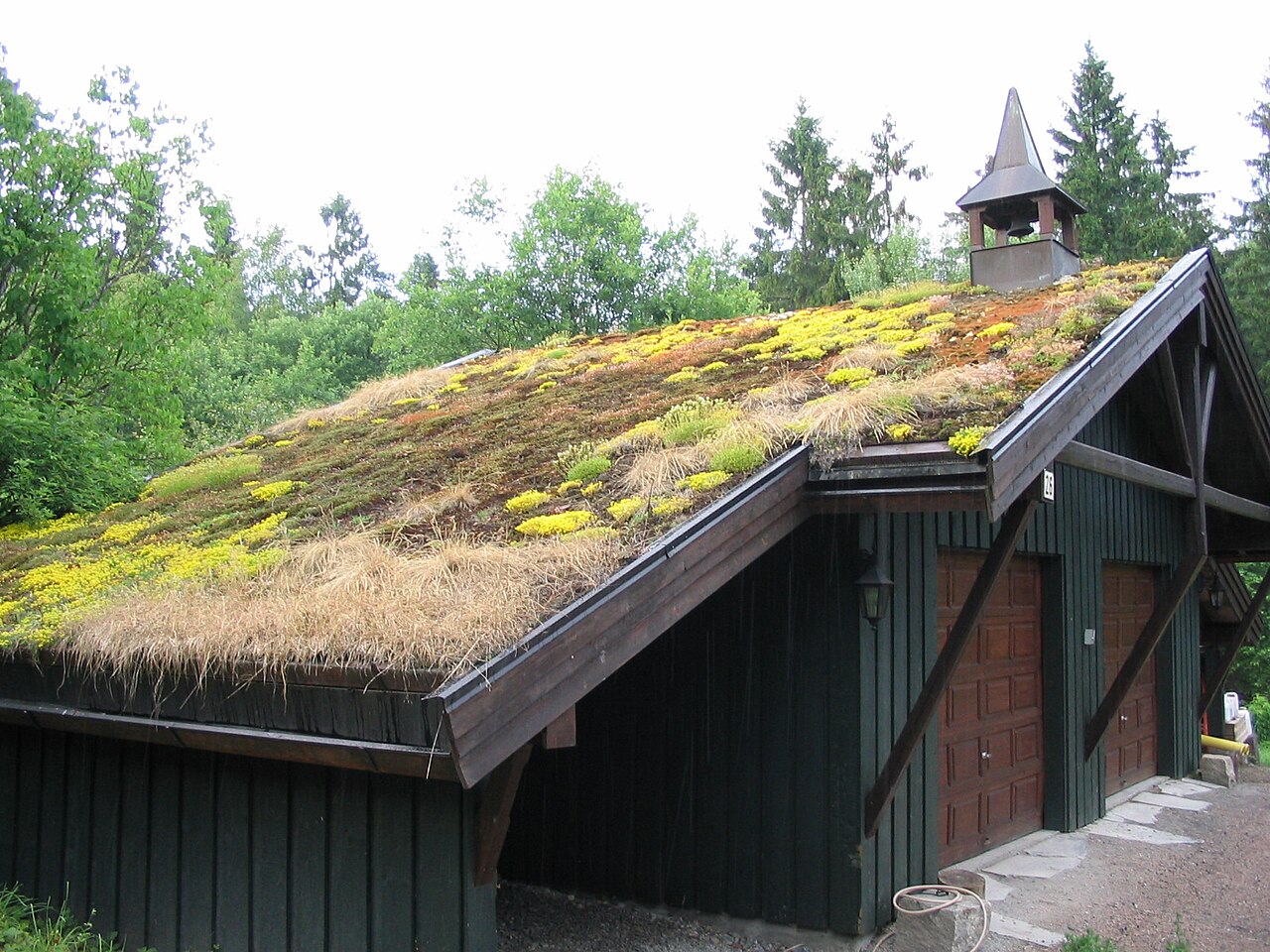

Toprağın altına gömülü, üstü çimenle örtülü, yazın serin kışın ılık evler… “Yaşayan yer altı evleri” (earth-sheltered / toprak korunaklı evler) artık bir hayal değil; dünyanın pek çok yerinde insanlar bu evlerde yaşıyor. Ama bu evleri ayakta ve yaşanabilir tutan bir numaralı mesele var: su. Toprağın altında su, evin en büyük düşmanıdır ve bu yazı tamamen o düşmanla nasıl baş edileceğine ayrılmış.

Bu yazıda, yayınlanmış gerçek yer altı evi projelerinden toparladığımız bilgilerle su yalıtımını ele alıyoruz: neden su bu kadar kritik, hangi malzemeler kullanılıyor, drenaj neden yalıtım kadar önemli, gerçek projelerde hangi hatalar yapılmış ve nasıl çözülmüş. Amaç, toprağın altında kuru kalmanın gerçekten işe yarayan yollarını göstermek.

Bu, “Yaşayan Yer Altı Evleri” serimizin ilk yazısı. Serinin ilerleyen bölümlerinde ısı yalıtımı, havalandırma, aydınlatma, su temini gibi diğer sistemleri de tek tek anlatacağız. Yazının içine konuyla ilgili, kaynağı belirtilmiş görseller ve gerçek yer altı evi projelerini elleriyle inşa eden kişilerin olduğu iki video yerleştirdik.

İçindekiler

• Neden su bir numaralı sorun
• İşin başı: zemin ve arazi seçimi
• Su yalıtım malzemeleri
• Önemli uyarı: EPDM ile asfalt uyuşmaz
• Drenaj: yalıtım kadar önemli
• Geri dolgu (backfill) meselesi
• Gerçek projeden izleyelim
• Sık yaşanan sorunlar ve çözümleri
• İç yalıtım: yedek koruma
• Gerçek projelerden çıkan dersler
• Merak edilenler
• Kaynaklar

Neden su bir numaralı sorun

Normal bir evde su yağmurla gelir, çatı ve cepheyle uğraşırsınız. Ama yer altı evinde durum farklıdır; evin duvarları ve çoğu zaman çatısı doğrudan nemli toprağın içindedir. Toprağın içindeki su, sürekli ve her yönden bir basınç uygular. Buna “hidrostatik basınç” denir; su, en küçük bir boşluk ya da çatlak bulursa içeri sızmaya çalışır.

ABD Enerji Bakanlığı’nın (energy.gov) toprak korunaklı evler rehberinde de vurgulandığı gibi, su yönetimi bu evlerin en kritik konusudur; arazi dikkatle seçilmeli ve drenaj hem yüzeyde hem yer altında planlanmalıdır. Kuru iklimlerde (örneğin çöl bölgelerinde) su daha az sorundur; ama nemli, yağışlı bölgelerde su yalıtımı ve drenaj hayati önem taşır.

Kısacası yer altı evinde su yalıtımı, “olsa iyi olur” değil, “olmazsa olmaz”dır. Bir kez toprak üstüne örtüldükten sonra bir sızıntıyı onarmak son derece zordur ve pahalıdır. Bu yüzden bu evlerde su yalıtımı, inşaatın en çok emek ve para harcanan, en çok özen gösterilen aşamasıdır.

İşin başı: zemin ve arazi seçimi

Su yalıtımı aslında daha ilk kazmadan, arazi seçilirken başlar. energy.gov rehberine göre, inşaattan önce iklim, zemin türü, yer altı su seviyesi, arazinin eğimi ve radon (topraktan gelen doğal gaz) yoğunluğu değerlendirilmelidir. Doğru arazi, işin yarısıdır.

Zemin türü çok belirleyicidir. Kum ve çakıl gibi taneli (granüler) zeminler suyu iyi drene eder; su birikmeden akıp gider. Kil zemin ise tam tersi, suyu tutar ve sorun çıkarır. Bu yüzden mümkünse suyu iyi geçiren zeminler tercih edilir; kil zeminde ise drenaja çok daha fazla yatırım yapmak gerekir.

Yer altı su seviyesi de kritiktir. Ev, yer altı su seviyesinin sürekli üstünde olmalıdır; su tablasının içine ya da hemen üstüne oturan bir ev, sürekli su basıncı altında kalır. Arazinin eğimi de suyu evden uzağa taşıyacak şekilde olmalı; su, eve doğru değil evden uzağa akmalıdır. Bu ön değerlendirme doğru yapılırsa, sonraki bütün aşamalar çok daha kolay olur.

Su yalıtım malzemeleri

Yer altı evlerinde kullanılan su yalıtım malzemeleri, yayınlanmış projelerde birkaç ana grupta toplanıyor. Her birinin avantajı ve kullanım yeri farklı.

Kauçuk (EPDM) membranlar: greenhomebuilding.com’daki uzman görüşlerine göre, nemli toprak altında dayanıklılığı nedeniyle en çok önerilen çözümlerden biri. Büyük, tek parça kauçuk örtüler halinde serilir ve ek yeri az olduğu için sızdırmazlığı yüksektir.

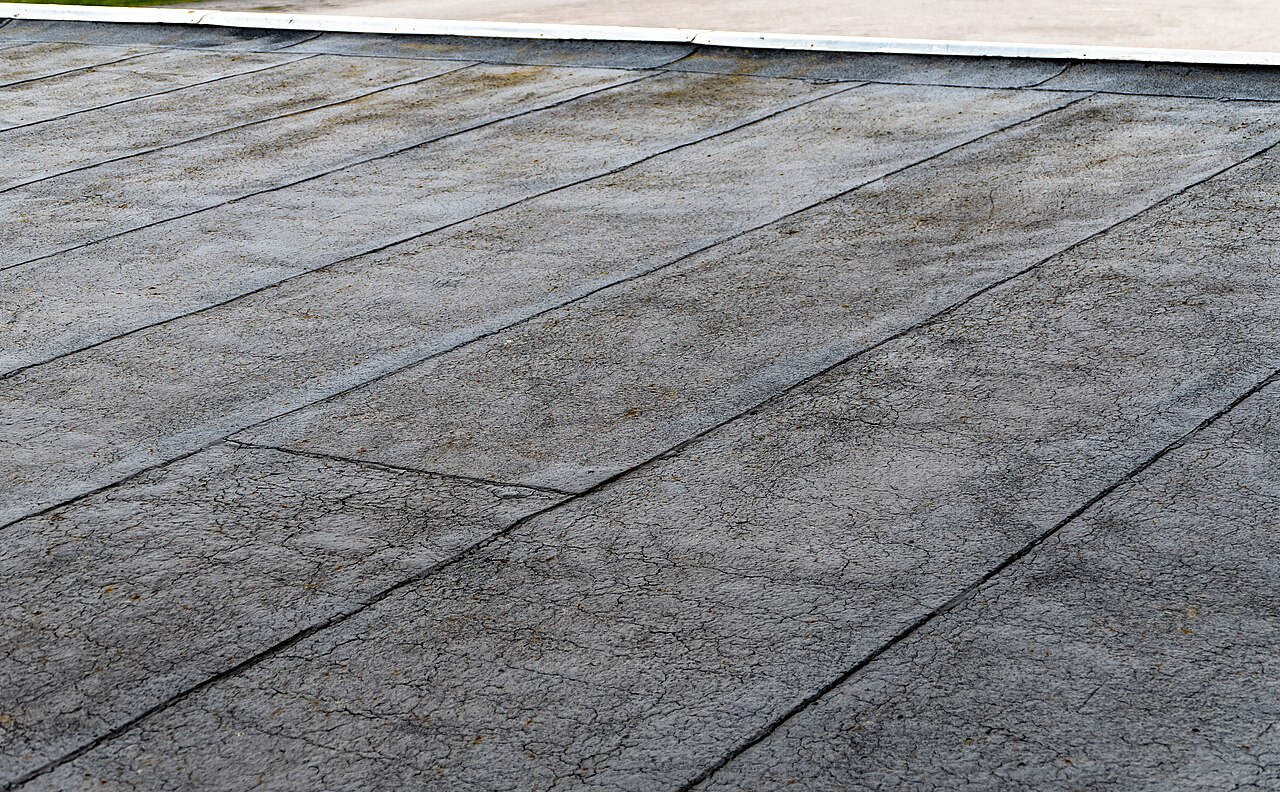

Bitüm (asfalt) esaslı membranlar: Kauçuklaştırılmış asfalt örtüler ve geleneksel “sıcak mopla” serilen çok katlı bitüm katmanları. Onlarca yıldır kullanılan, kendini kanıtlamış bir yöntem. Genelde birkaç kat halinde uygulanır.

Plastik membranlar: Polietilen ve PVC gibi plastik örtüler. energy.gov bunları da yaygın seçenekler arasında sayıyor.

Likit (sürme) poliüretan: Karmaşık, köşeli, boru geçişli, membran serilmesi zor bölgelerde sürülerek uygulanan sıvı yalıtım. Ek yeri olmadığı için zor detaylarda çok işe yarar.

Bentonit kili panelleri: Belki de en ilginç çözüm. Bentonit, ıslanınca şişen özel bir kil. Paneller halinde uygulanır; su temas ettiğinde şişip boşlukları kapatarak kendi kendine sızıntıyı durdurur. Yani su geldikçe daha da sızdırmaz hale gelir.

Gerçek projelerde çoğu zaman tek bir malzeme değil, birkaçı bir arada, kat kat kullanılıyor. Uzmanların ortak tavsiyesi: uzun ömür için en az iki kat membran uygulamak.

Önemli uyarı: EPDM ile asfalt uyuşmaz

Bu, gerçek projelerde pek çok kişinin başını yakan kritik bir ayrıntı. greenhomebuilding.com uzmanlarının özellikle altını çizdiği bir kural var: EPDM kauçuk, asfalt (bitüm) ürünleriyle kesinlikle uyumlu değildir. Asfaltın içindeki solvent ve yağlar, kauçuğu zamanla çürütür, bozar.

Yani bir duvara önce asfalt esaslı bir kat, üstüne de EPDM kauçuk sermek büyük hatadır; iki malzeme birbirini yer ve yalıtım birkaç yıl içinde çöker. Eğer EPDM kullanıyorsanız, temas ettiği hiçbir katmanda asfalt olmamalı. Aynı şekilde EPDM’yi onarırken de asfalt esaslı yama değil, EPDM ile uyumlu yama kullanılmalı.

Bu tür malzeme uyumsuzlukları, yer altı evi inşaatının en sinsi tuzaklarından. Her malzeme tek başına kaliteli olabilir ama yanlış eşleştirildiğinde ikisi birden işe yaramaz hale gelir. Bu yüzden malzeme seçerken sadece “kaliteli mi” değil, “yan yana geldiği malzemeyle uyumlu mu” diye de sormak gerekir.

Drenaj: yalıtım kadar önemli

Yayınlanmış projelerin belki de en çok tekrarladığı ders şu: ne kadar iyi yalıtım yaparsanız yapın, drenaj olmadan olmaz. Çünkü su yalıtımı suyu tutar; ama suyun duvara sürekli basınç yapmasını engelleyen şey drenajdır. İkisi birlikte çalışır.

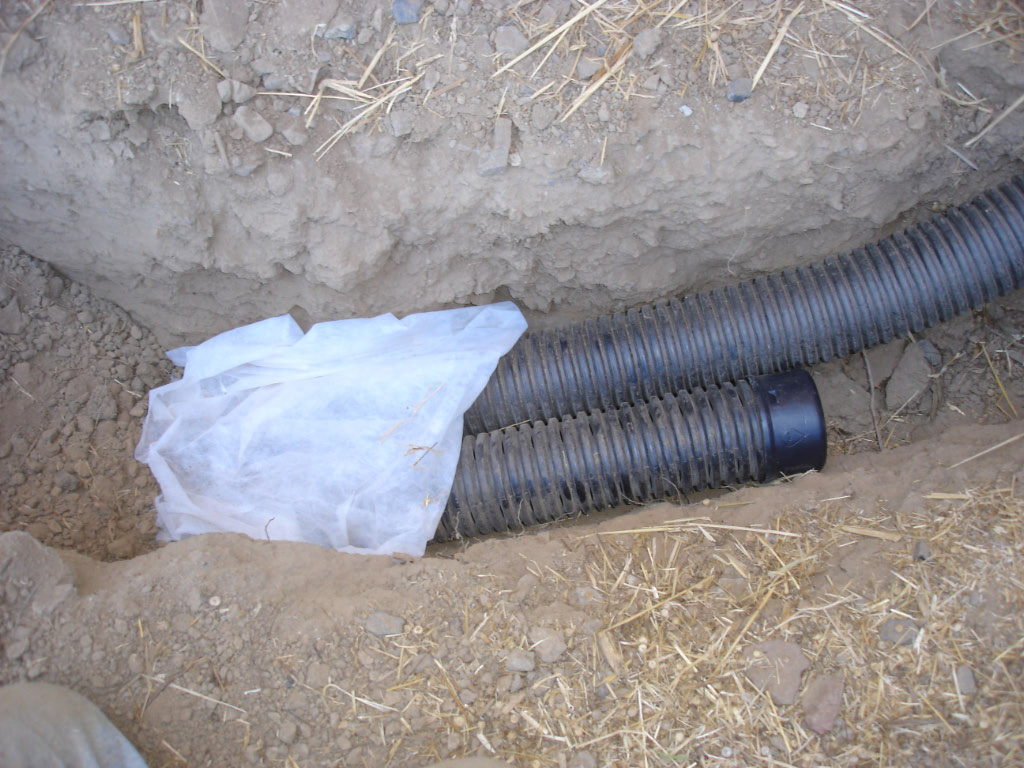

Gerçek projelerde kullanılan drenaj çözümleri şunlar: temel çevresini saran drenaj hatları (French drain); duvarın dış yüzüne serilen, suyu aşağı indirip hidrostatik basıncı azaltan çakıl/taş tabakası; duvarların hem üstüne hem altına yerleştirilen drenaj boruları; ve yüzeyde, yağmur suyunu evden uzağa yönlendiren hafif eğimli hendekler (swale).

Nitekim greenhomebuilding.com’da bir ev sahibinin anlattığı gerçek bir örnekte, sürekli sızdıran bir evin sorunu, arazide açılan bir “swale” (yağmur suyunu duvarlardan uzağa taşıyan sığ hendek) ile çözülmüş. Yani bazen sorun yalıtımda değil, suyun eve doğru akmasında; çözüm de suyu uzaklaştırmakta oluyor. Drenaj boruları da zamanla siltle (ince toprakla) tıkanabildiği için, tasarımda bunların temizlenebilir olması önemli.

Geri dolgu (backfill) meselesi

Su yalıtımı ve drenaj tamamlandıktan sonra, evin üstü ve çevresi toprakla örtülür; buna “geri dolgu” (backfill) denir. Ve bu aşama, gerçek projelerde en çok ihmal edilen ama en çok soruna yol açan yerlerden biri.

Uzmanların tavsiyesi net: geri dolgu, yaklaşık 45 santimlik (18 inç) katmanlar halinde ve her katman sıkıştırılarak yapılmalı. Neden? Çünkü gevşek dökülen toprak zamanla oturur (çöker) ve bu oturma, yalıtım membranını çekip zorlar, hatta yırtabilir. greenhomebuilding.com’daki bir örnekte, kaliteli bir su yalıtımı yapılmasına rağmen, müteahhidin geri dolguyu kötü yapması yüzünden toprak oturmuş ve membran zarar görmüş.

Yani işin sırrı sadece iyi membran sermek değil; o membranın üstünü doğru şekilde, katman katman sıkıştırarak örtmek. Bu da gösteriyor ki yer altı evinde her aşama birbirine bağlı; birini baştan savarsan, en iyi yaptığın işi bile bozabilir.

Gerçek projeden izleyelim

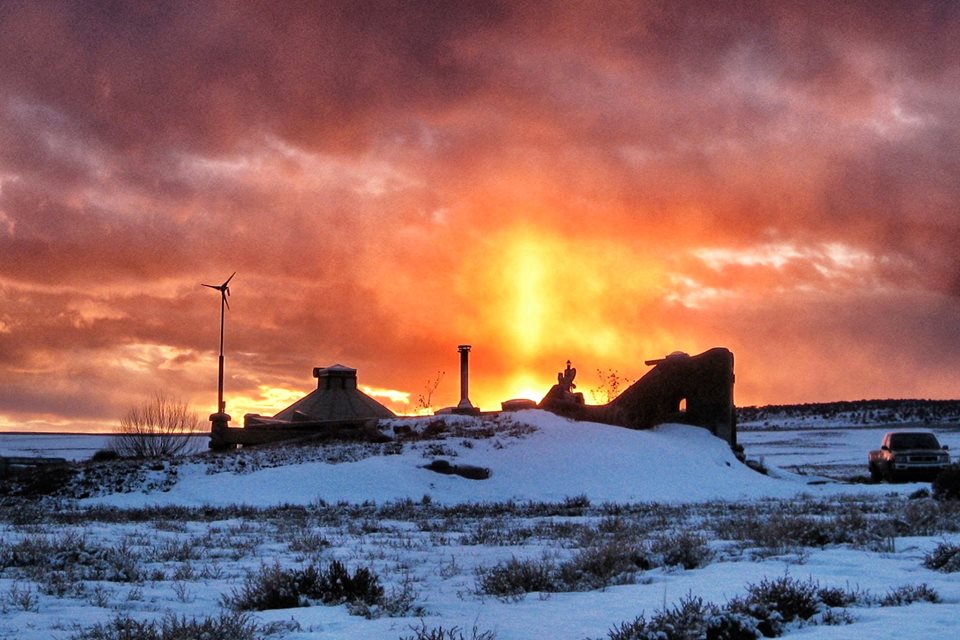

Yer altı evi su yalıtımını yazıyla anlatmak bir yere kadar; gerçek bir inşaatta nasıl yapıldığını görmek çok daha öğretici. Aşağıdaki iki video, kendi toprak korunaklı evlerini elleriyle inşa eden kişilerin gerçek projelerinden. İlk videoda özellikle su yalıtımı aşamasını, ikincisinde evin bütününü ve nasıl yaşandığını göreceksiniz. Anlatım İngilizce ama uygulama görüntüleri her şeyi anlatıyor.

Sık yaşanan sorunlar ve çözümleri

Gerçek yer altı evi projelerinde tekrar tekrar karşılaşılan sorunlar ve bulunan çözümler şöyle özetlenebilir. Birincisi, iç duvar yüzeyinde yoğuşma ve küf: nem, betonun içinden içeri doğru göç eder. Çözüm olarak iç yüzeyi nefes almayan (su geçirmez) boyayla kapatmak ve tüm çatlakları mastiklemek öneriliyor.

İkincisi, çatı penetrasyonlarından (çatı ışıklığı, güneş tüneli gibi geçişlerden) sızıntı: bu noktalar en zayıf yerler. Çözüm, bu geçişleri uyumlu membran yamalarıyla, toprak seviyesinin epeyce üstüne kadar yeniden yalıtmak. Üçüncüsü, yıllar içinde drenajın siltle tıkanması: çözüm, üstteki toprağı açıp drenajı temizlemek ya da yenilemek.

Dördüncüsü, bitki köklerinin membrana saldırması: agresif bitkiler kök salıp yalıtımı delebilir. Çözüm, istenmeyen bitkileri temizlemek ve gerekirse toprak örtüsünü gözden geçirmek. Bütün bu sorunların ortak dersi şu: yer altı evinde küçük bir kusur bile zamanla büyür, o yüzden en baştan doğru yapmak ve düzenli kontrol etmek şart.

İç yalıtım: yedek koruma

Gerçek projelerin bir başka ortak tavsiyesi, iç taraftan da bir yedek koruma katmanı oluşturmak. Dış su yalıtımı asıl bariyerdir; ama zamanla bir kusur oluşursa, iç yüzeyde yapılan yalıtım (su geçirmez boya, mastik, gerekirse kristalize yalıtım) suyun yaşam alanına girmesini geciktirir ya da durdurur.

Özellikle betonun içinden nem göçünü azaltmak için, iç yüzeyin nefes almayan bir malzemeyle kapatılması ve tüm çatlakların, birleşimlerin dikkatle mastiklenmesi öneriliyor. Bu, dışarıdaki asıl yalıtımın yerini tutmaz ama ona bir “ikinci savunma hattı” ekler.

Yani mantık şu: yer altı evinde suya karşı tek bir bariyere güvenme; kat kat savun. Dışta membran ve drenaj, geri dolguda doğru sıkıştırma, içte yedek yalıtım. Bu katmanlı yaklaşım, tek bir noktadaki kusurun bütün evi su altında bırakmasını önler.

Gerçek projelerden çıkan dersler

Yayınlanmış projelerden derlediğimiz bilgiler bir araya geldiğinde birkaç net ders çıkıyor. Birincisi, su yalıtımını asla ucuza getirme; bu evlerde en çok özen gösterilmesi gereken aşama bu. İkincisi, yalıtımı drenajla birlikte düşün; ikisi bir bütün.

Üçüncüsü, malzeme uyumuna dikkat et (EPDM-asfalt örneği gibi). Dördüncüsü, geri dolguyu katman katman sıkıştır; yoksa en iyi membranı bile bozarsın. Beşincisi, en az iki kat yalıtım yap ve içte bir yedek koruma bırak. Altıncısı, arazi ve zemini en baştan doğru seç; kil zemin ve yüksek su tablası işini çok zorlaştırır.

Bütün bunların altında yatan tek bir fikir var: yer altı evinde su yalıtımı bir “aşama” değil, evin tasarımından bakımına kadar her yerde düşünülmesi gereken bir “yaklaşım”dır. Bunu en baştan doğru kurgulayanlar, toprağın altında on yıllarca kuru ve konforlu yaşıyor; baştan savanlar ise onarılması çok zor sızıntılarla uğraşıyor.

Merak edilenler

Yer altı evinde su gerçekten en büyük sorun mu?

Evet. Evin duvarları ve çoğu zaman çatısı nemli toprağın içinde olduğu için su her yönden ve sürekli basınç yapar. Kuru iklimlerde daha az sorundur ama nemli, yağışlı bölgelerde su yalıtımı ve drenaj hayati önemdedir.

Hangi su yalıtım malzemesi en iyisi?

Tek bir “en iyi” yok; EPDM kauçuk, bitüm membranlar, PVC/polietilen, likit poliüretan ve bentonit kili panelleri farklı yerlerde kullanılıyor. Gerçek projelerde genelde birkaçı kat kat birlikte, en az iki kat halinde uygulanıyor.

Neden drenaj yalıtım kadar önemli?

Çünkü yalıtım suyu tutar ama drenaj, suyun duvara sürekli basınç yapmasını engeller. Çakıl tabakası, French drain, drenaj boruları ve yüzey hendekleri (swale) suyu evden uzaklaştırır. İkisi birlikte çalışmadan olmaz.

EPDM ile asfalt neden bir arada olmaz?

Asfaltın içindeki solvent ve yağlar EPDM kauçuğu çürütür. Bir arada kullanılırsa yalıtım birkaç yıl içinde bozulur. EPDM kullanılıyorsa temas ettiği hiçbir katmanda asfalt olmamalı, yama bile uyumlu olmalı.

Geri dolguyu neden katman katman sıkıştırmak gerekir?

Gevşek dökülen toprak zamanla oturur ve bu oturma, yalıtım membranını çekip yırtabilir. Yaklaşık 45 cm’lik katmanlar halinde sıkıştırmak, oturmayı ve membran hasarını önler; kaliteli yalıtımı korur.

Yer altı evi, doğru yapıldığında yazın serin kışın ılık, sessiz ve doğayla iç içe bir yaşam sunuyor. Ama bütün bu konforun temelinde tek bir şey var: suyu dışarıda tutmak. Gerçek projelerin bize gösterdiği gibi, bu iş şansa bırakılamayacak kadar kritik; doğru arazi, doğru malzeme, uyumlu katmanlar, sağlam bir drenaj ve özenli bir geri dolgu bir araya geldiğinde, toprağın metrelerce altında bile bir ev tertemiz kuru kalabiliyor. Serinin bir sonraki yazısında, bu kuru ve sağlam kabuğun içini nasıl ısıttığımızı; yani ısı yalıtımını ve toprağın o eşsiz doğal ısı dengesini konuşacağız.

Kaynaklar

Bu yazıdaki bilgiler aşağıdaki yayınlanmış kaynaklardan derlenmiştir:

• U.S. Department of Energy — Efficient Earth-Sheltered Homes: energy.gov
• Green Home Building — Waterproofing Earth-Sheltered Buildings: greenhomebuilding.com
• Mother Earth News — Waterproofing Our Earth-Sheltered House: motherearthnews.com

Görsel kaynakları: Wikimedia Commons (dosya sayfaları ve lisanslar görsel açıklamalarında belirtilmiştir).
