Sigorta ve Elektrik Panosu: Atan Sigorta ve Kaçak Akım Rölesi

Elektrik panosu, evin elektrik sisteminin kalbidir; tüm hatları dağıtan, koruyan ve bir sorun anında devreyi kesen sigortalar burada bulunur. Sürekli atan bir sigorta, devreye giren bir kaçak akım rölesi ya da tamamen kararan bir ev, çoğu ev sahibini panikletir. Oysa panonun mantığını anlamak, bu durumları sakin ve güvenli biçimde yönetmeyi sağlar.

Bu yazıda elektrik panosunu ve sigortaları ele alıyoruz: panonun yapısı, sigorta türleri, sigortanın neden attığı, kaçak akım rölesinin (hayat kurtaran cihaz) görevi, atan sigortada güvenli müdahale ve panoyla ilgili uyarı işaretleri. Amaç, panoyu okuyabilmenizi ve ne zaman kendinizin, ne zaman bir elektrikçinin devreye girmesi gerektiğini bilmenizi sağlamaktır.

Panoyla ilgili önemli bir sınır baştan çizilmelidir: sigortayı kaldırıp indirmek gibi temel işlemler ev sahibinin yapabileceği işlerken, panonun içine, kablolarına ve bağlantılarına müdahale kesinlikle yetkili bir elektrikçi işidir. Bu yazı, panoyu anlamanıza yardımcı olur; içine elle müdahaleyi önermez.

Elektrik panosunun yapısı

Elektrik panosu, dışarıdan gelen elektriği evin farklı hatlarına dağıtan ve her hattı koruyan bir merkezdir. İçinde genellikle bir ana şalter (tüm evin elektriğini kesen), bir kaçak akım rölesi ve her biri belli bir hattı koruyan çok sayıda otomatik sigorta bulunur. Bu düzen, bir sorun anında sadece ilgili hattın kesilmesini, tüm evin karanlıkta kalmamasını sağlar.

Panodaki her sigorta, evin belli bir bölümünü besler: bir sigorta prizleri, bir diğeri aydınlatmayı, bir başkası mutfağı ya da çamaşır makinesini koruyabilir. İyi düzenlenmiş bir panoda, her sigortanın hangi hatta ait olduğu etiketlerle belirtilir. Bu etiketleme, bir sorun anında doğru sigortayı hızlıca bulmayı sağladığı için çok değerlidir.

Panonun yerini ve içindeki düzeni önceden bilmek, her ev sahibi için önemlidir. Pano genellikle dairenin girişinde, koridorda ya da mutfakta bulunur. Hangi sigortanın neyi beslediğini bir kez belirleyip etiketlemek (ya da mevcut etiketleri kontrol etmek), acil bir durumda hızlı ve doğru müdahaleyi mümkün kılar. Bu, elektrikçi gerektirmeyen ama çok faydalı bir hazırlıktır.

Sigorta türleri

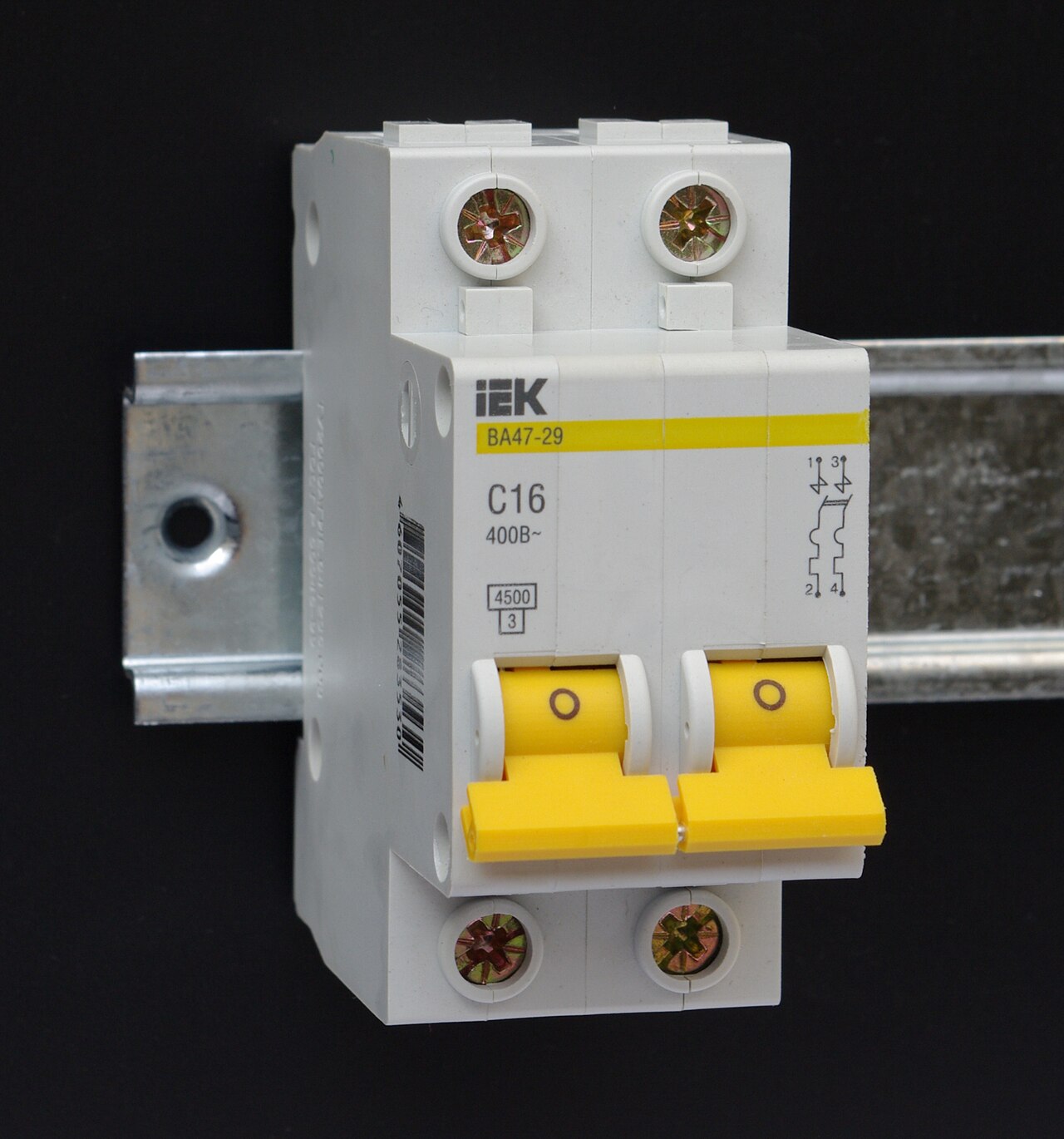

Modern panolarda iki temel koruma cihazı bir arada çalışır. Birincisi otomatik sigortalar (devre kesiciler / W-otomat) dır. Bunların görevi, bir hatta aşırı akım ya da kısa devre olduğunda devreyi otomatik olarak kesmek ve kabloların ısınıp yangına yol açmasını önlemektir. Attıklarında bir kolu düşer ve elle tekrar kaldırılarak devreye alınırlar.

Otomatik sigortalar, koruduğu hattın akım kapasitesine göre farklı değerlerde (örneğin 16A, 20A, 25A) olur. Aydınlatma hatları genellikle daha düşük, mutfak ve güçlü cihaz hatları daha yüksek değerli sigortalarla korunur. Bir sigortanın değerini keyfi olarak yükseltmek son derece tehlikelidir; çünkü bu, kablonun taşıyamayacağı bir akıma izin vererek yangın riski yaratır. Sigorta değeri, o hattın kablosuna göre belirlenir ve değiştirilmemelidir.

Eski binalarda hâlâ, yerine takılan ve atınca değiştirilen klasik telli (buşonlu) sigortalar bulunabilir. Bunlar modern otomatik sigortalara göre daha ilkeldir ve genellikle yenilenmeleri önerilir. Panonun modernizasyonu, sigorta ve kaçak akım rölesi eklenmesi gibi işler, kesinlikle bir elektrikçi tarafından yapılmalıdır.

Kaçak akım rölesi

Kaçak akım rölesi (kaçak akım koruma cihazı), modern elektrik güvenliğinin en önemli parçasıdır ve adeta bir hayat kurtarıcıdır. Otomatik sigortalar kabloları ve yangını önlerken, kaçak akım rölesinin görevi doğrudan insanı korumaktır: elektrik çarpmasına karşı.

Bu cihaz, hatta giren ve dönen akımı sürekli karşılaştırır. Normalde bu iki değer eşittir. Ancak bir kaçak olduğunda (örneğin bir kişi elektriğe temas ettiğinde ya da bir cihazın gövdesine akım kaçtığında), akımın bir kısmı vücut ya da toprak üzerinden gider ve giren-dönen akım dengesi bozulur. Kaçak akım rölesi bu farkı milisaniyeler içinde algılar ve elektriği anında keserek, ölümcül bir çarpmayı önler.

Kaçak akım rölesinin devreye girip elektriği kesmesi, aslında görevini yaptığının işaretidir; bir arıza ya da tehlikeli bir kaçak olduğunu gösterir. Bu cihaz her evde bulunmalıdır; yoksa, bir elektrikçiye taktırmak hayati önem taşır. Özellikle ıslak hacimlerin (banyo, mutfak) bulunduğu her evde, kaçak akım rölesi vazgeçilmez bir güvenlik unsurudur.

Sigorta neden atar

Bir sigortanın atması, aslında sistemin doğru çalıştığının işaretidir; sigorta, bir tehlikeyi sezip devreyi koruma amacıyla kesmiştir. Atmanın üç temel nedeni vardır ve bunları ayırt etmek, doğru tepkiyi belirler. Birincisi aşırı yüktür: bir hatta, kablonun taşıyabileceğinden fazla cihaz aynı anda çalıştırıldığında sigorta atar.

Aşırı yük, en yaygın ve en masum nedendir. Örneğin bir prizden çoklu priz ile aynı anda ısıtıcı, ütü ve başka güçlü cihazlar çekmek, hattı zorlar ve sigortayı attırır. Çözümü basittir: yükü azaltmak, güçlü cihazları farklı hatlara dağıtmak. İkinci neden kısa devredir: faz ve nötr kablolarının doğrudan temas etmesi, ani ve çok yüksek bir akıma yol açar ve sigorta anında atar. Bu, arızalı bir cihaz ya da bozuk bir kablodan kaynaklanabilir.

Üçüncü neden, kaçak akım rölesinin devreye girmesidir ki bu bir sigorta atmasından farklıdır; bir kaçak akımı, yani potansiyel bir elektrik çarpması tehlikesini gösterir. Bir cihazın izolasyonunun bozulması, nemli bir bağlantı ya da arızalı bir ısıtıcı bunu tetikleyebilir. Hangi korumanın (otomatik sigorta mı, kaçak akım rölesi mi) devreye girdiğini panoda gözlemlemek, sorunun niteliğini anlamanın ilk adımıdır.

Atan sigortada güvenli müdahale

Bir sigorta attığında ev sahibinin yapabileceği güvenli adımlar vardır. İlk olarak panoya gidip hangi kolun düştüğünü belirleyin. Tek bir otomatik sigorta düşmüşse, sorun o hatta özeldir. Kaçak akım rölesi düşmüş ve onunla birlikte geniş bir bölüm kararmışsa, bir kaçak söz konusudur.

Atan bir otomatik sigortada güvenli yaklaşım şudur: önce o hatta bağlı olabilecek güçlü ya da şüpheli cihazları prizden çekin (özellikle en son çalıştırdığınız cihazı). Ardından sigortanın kolunu tekrar kaldırmayı deneyin. Sigorta kalkıp devrede kalıyorsa, sorun büyük olasılıkla geçici bir aşırı yüktü; çektiğiniz cihazları teker teker takarak hangisinin soruna yol açtığını bulabilirsiniz.

Kaçak akım rölesi attıysa, benzer bir mantık izlenir: şüpheli cihazlar çekilir, röle kaldırılır. Röle kalkıp kalıyorsa, sorun çekilen cihazlardan birindeydi; o cihaz arızalıdır ve kullanılmamalıdır. Ancak burada kritik bir kural vardır: sigorta ya da röle, kaldırdığınızda hemen tekrar atıyor ve devrede kalmıyorsa, ISRAR ETMEYİN. Sürekli atan bir koruma, ciddi bir sorunun işaretidir ve zorla kaldırmaya çalışmak tehlikelidir; bu noktada bir elektrikçi gerekir.

Sürekli atan sigorta

Kaldırıldığında hemen tekrar atan bir sigorta ya da kaçak akım rölesi, kendi başına çözülmeye çalışılmaması gereken ciddi bir uyarıdır. Bu durum, hatta kalıcı bir kısa devre, bir kablo arızası ya da tehlikeli bir kaçak olduğunu gösterir. Korumanın sürekli devreye girmesi, tam da bu tehlikeyi önlemek içindir.

Bu noktada yapılabilecek en tehlikeli şey, sigortayı zorla devrede tutmaya çalışmak ya da (asla yapılmaması gereken) sigortayı köprülemek, değerini yükseltmek gibi müdahalelerdir. Bu tür girişimler, korumayı devre dışı bırakarak yangın ve elektrik çarpması riskini doğrudan artırır. Sigorta atıyorsa, onu susturmak değil, nedenini bulmak gerekir.

Sürekli atan bir sigortanın nedenini bulmak, tesisatın incelenmesini gerektirdiğinden bir elektrikçi işidir. Uzman, arızalı hattı ya da cihazı tespit ederek kalıcı ve güvenli bir çözüm sunar. Ev sahibinin bu durumdaki doğru rolü, güçlü cihazları çekip basit bir aşırı yük olup olmadığını test etmek, sorun sürüyorsa o hattı kapalı tutup elektrikçi çağırmaktır.

Uygulamalı video

Aşağıdaki video, atan sigorta ve elektrik panosunun mantığını uygulamalı olarak anlatıyor. Türkçe kaynak sınırlı olduğu için İngilizce bir anlatım seçtik; panonun nasıl çalıştığını görüntü üzerinden izlemek yazıyı tamamlayıcı olacaktır. Panoyla ilgili her fiziksel müdahalede güvenlik önceliğini ve elektrikçi sınırını unutmayın.

Video: Why Do Breakers Trip? – Ask This Old House (İngilizce)

Kaçak akım rölesi testi

Kaçak akım rölesi hayati bir güvenlik cihazı olduğu için, çalışır durumda olduğundan emin olmak gerekir. Neyse ki bunu test etmek çok basittir ve ev sahibi tarafından yapılabilir. Rölenin üzerinde genellikle “T” ya da “TEST” harfiyle işaretli bir test düğmesi bulunur.

Test için bu düğmeye basmanız yeterlidir. Cihaz sağlamsa, düğmeye basıldığında röle hemen atmalı, yani devreyi kesmeli ve kolu düşmelidir. Bu, cihazın bir kaçak durumunda görevini yapacağını gösterir. Test sonrası kolu tekrar kaldırarak elektriği geri verirsiniz. Bu testin ara sıra (örneğin ayda bir ya da birkaç ayda bir) yapılması önerilir.

Eğer test düğmesine bastığınızda röle atmıyorsa, bu ciddi bir sorundur: kaçak akım rölesi arızalı demektir ve gerçek bir kaçak durumunda sizi koruyamaz. Bu durumda cihazın bir elektrikçi tarafından derhal değiştirilmesi gerekir. Test etmek ev sahibinin işi, arızalı cihazı değiştirmek ise elektrikçinin işidir. Bu basit test, evinizin en önemli güvenlik cihazının çalıştığından emin olmanın en kolay yoludur.

Panoda uyarı işaretleri

Elektrik panosu, tesisatın genel sağlığı hakkında önemli ipuçları verir ve bazı belirtiler ciddi bir sorunun habercisidir. Panodan ya da bir sigortadan gelen yanık kokusu, kızarma, erime izi ya da kararma, kesinlikle görmezden gelinmemesi gereken tehlike işaretleridir. Bunlar, aşırı ısınan bir bağlantıya işaret eder.

Benzer şekilde, panodan gelen çıtırtı, cızırtı ya da vızıltı sesleri, gevşek bir bağlantı ya da arızalı bir sigortaya işaret edebilir. Dokunulduğunda ısınan bir sigorta ya da pano yüzeyi de aynı şekilde bir uyarıdır. Bu belirtilerden herhangi birini fark ederseniz, mümkünse ana şalteri kapatıp durumu acilen bir elektrikçiye bildirmek gerekir.

Panonun düzenli ve etiketli olması, kapağının sağlam kapanması ve içinin tozdan-nemden korunması da genel sağlığın parçalarıdır. Ancak panonun içini açıp temizlemek, bağlantıları kontrol etmek gibi işler elektrikçi işidir. Ev sahibinin rolü, bu uyarı işaretlerini fark edip zamanında uzmana bildirmektir; bu, hem yangını hem de daha büyük arızaları önleyen kritik bir farkındalıktır.

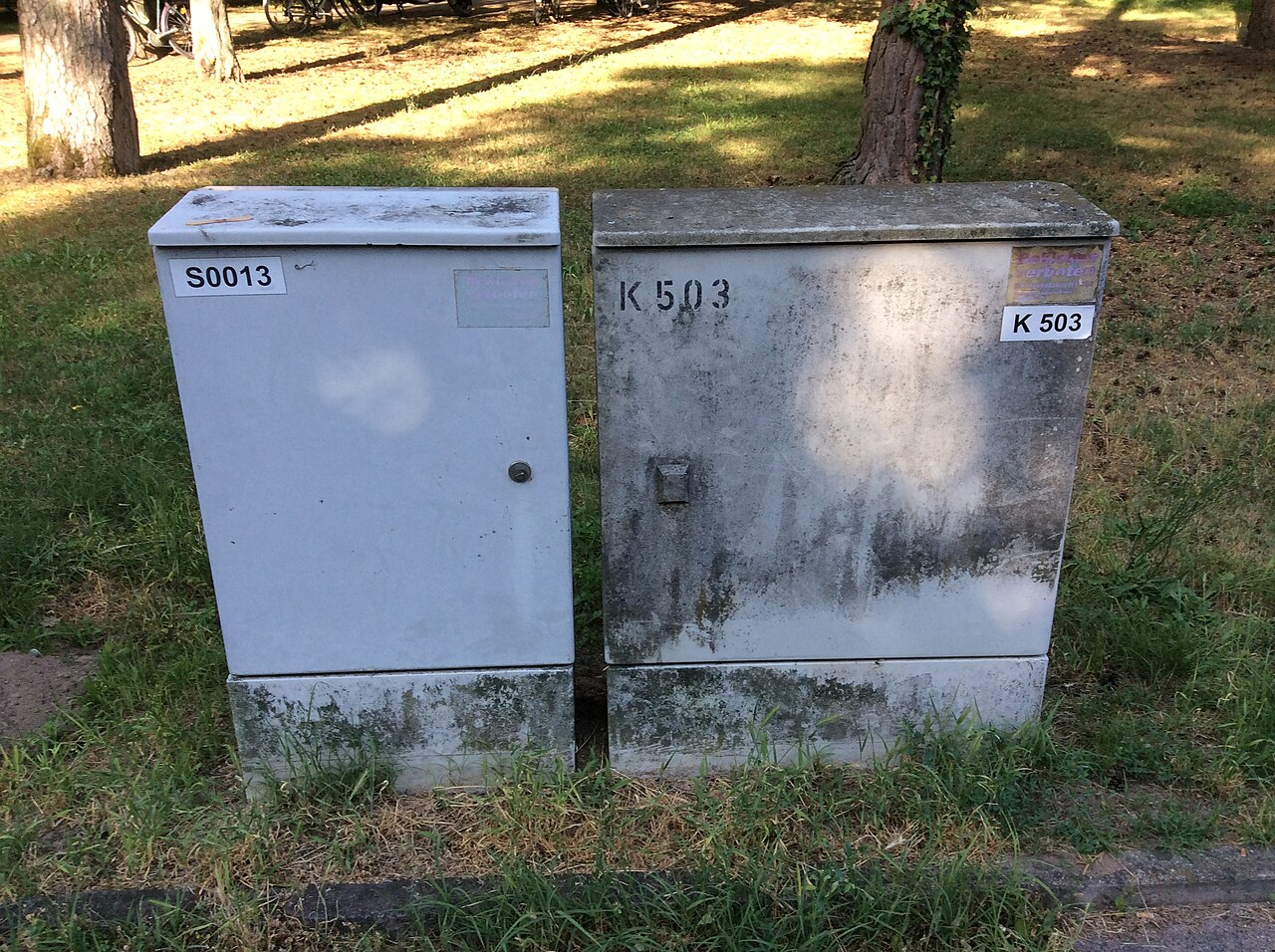

Sigorta panosu — Panodan gelen yanık kokusu ve ısınma tehlike işaretidir

Sık yapılan hatalar

En tehlikeli hata, sürekli atan bir sigortayı ya da kaçak akım rölesini zorla devrede tutmaya çalışmaktır; koruma bir nedenle atıyordur ve onu susturmak tehlikeyi artırır. İkinci ve son derece tehlikeli hata, sigortanın değerini yükseltmek ya da sigortayı köprülemektir; bu, kablonun taşıyamayacağı akıma izin vererek yangına davetiye çıkarır.

Üçüncü hata, kaçak akım rölesini hiç test etmemek ya da atan bir röleyi “rahatsız edici” bulup devre dışı bırakmaktır; oysa bu cihaz hayat kurtarır ve çalışır durumda olmalıdır. Dördüncü hata, panodan gelen yanık kokusu, ısınma ve cızırtı gibi belirtileri görmezden gelmektir; bunlar acil müdahale gerektiren tehlike işaretleridir.

Bir diğer kritik hata, panonun içine, kablolarına ve bağlantılarına ehliyetsiz müdahale etmektir. Sigorta kolunu kaldırıp indirmek ve röleyi test etmek dışındaki tüm pano işleri elektrikçi işidir; bu sınırı aşmak ciddi risk taşır.

Sık sorulan sorular

Sigortam neden sürekli atıyor?

Üç ana neden vardır: aşırı yük (çok fazla cihaz), kısa devre (arızalı cihaz/kablo) ya da kaçak akım. Güçlü cihazları çekip test edin; sigorta kaldırınca hemen tekrar atıyorsa ısrar etmeyin, bir elektrikçiye başvurun.

Kaçak akım rölesi neden atıyor?

Röle, tehlikeli bir kaçak akımı (potansiyel elektrik çarpması) algıladığında atar; bu, görevini yaptığının işaretidir. Genellikle arızalı bir cihazdan kaynaklanır. Şüpheli cihazları çekip test edin; sürüyorsa elektrikçi gerekir.

Sigortanın değerini yükseltebilir miyim?

Hayır, bu çok tehlikelidir. Sigorta değeri, o hattın kablosuna göre belirlenir. Değeri yükseltmek, kablonun taşıyamayacağı akıma izin vererek yangın riski yaratır. Sigorta atıyorsa nedenini gidermek gerekir, değerini değil.

Kaçak akım rölesini nasıl test ederim?

Rölenin üzerindeki “T” ya da “TEST” düğmesine basın. Cihaz sağlamsa hemen atıp devreyi kesmelidir. Atmıyorsa arızalıdır ve bir elektrikçi tarafından değiştirilmelidir. Bu testi birkaç ayda bir yapın.

Panoyla ilgili neyi kendim yapabilirim?

Atan sigortayı kaldırmak, güçlü cihazları çekip aşırı yükü test etmek, sigortaları etiketlemek ve kaçak akım rölesini test etmek yapabileceğiniz işlerdir. Panonun içine müdahale, kablo işleri ve sürekli atan sigorta ise elektrikçi işidir.

Adım adım özet

Panonuzun yerini bilin ve sigortaların hangi hattı beslediğini etiketleyin.
Otomatik sigorta (kablo/yangın koruması) ile kaçak akım rölesi (insan koruması) ayrımını öğrenin.
Atan sigortada önce güçlü/şüpheli cihazları çekin, sonra kaldırmayı deneyin.
Sigorta kalkıp kalıyorsa cihazları teker teker takarak sorunlu olanı bulun.
Kaldırınca hemen tekrar atıyorsa ISRAR ETMEYİN; o hattı kapalı tutun.
Sigorta değerini asla yükseltmeyin ve köprülemeyin.
Kaçak akım rölesini birkaç ayda bir test düğmesiyle test edin.
Yanık kokusu, ısınma, cızırtı ve sürekli atma durumunda elektrikçi çağırın.

Sonuç

Elektrik panosu, korkulacak değil, anlaşılması gereken bir sistemdir. Sigortaların ve kaçak akım rölesinin nasıl çalıştığını bilmek, atan bir sigorta karşısında panik yerine sakin ve güvenli bir yaklaşım sergilemenizi sağlar. Sigortanın atması, çoğu zaman sistemin sizi koruduğunun işaretidir; önemli olan, atmanın nedenini doğru okumaktır.

Aklınızda tutmanız gereken en hayati ilke, korumayı asla devre dışı bırakmamaktır. Sürekli atan bir sigortayı zorla devrede tutmak, değerini yükseltmek ya da köprülemek, hayat kurtaran güvenlik sistemini ortadan kaldırmak demektir. Kaçak akım rölesi ise düzenli test edilmesi gereken, evdeki en değerli güvenlik cihazıdır.

Son olarak, panoyla ilgili sınırı net bilmek gerekir. Sigortayı kaldırmak, aşırı yükü test etmek ve röleyi test etmek ev sahibinin işidir; panonun içine müdahale, kablo işleri ve sürekli atan sigortanın nedenini bulmak ise elektrikçi işidir. Bu sınıra uymak, hem sizin hem de evinizin güvenliğini korur.
