Televizyon Arka Aydınlatma ve Besleme Kartı Tamiri
Televizyonu açıyorsun, logo geliyor, ses var ama ekran zifiri karanlık; ya da hiç açılmıyor, kırmızı ışık yanıp sönüp duruyor. İşte bu iki klasik arızanın baş şüphelileri arka aydınlatma LED’leri ve besleme (power) kartıdır. Bunlar panele göre çok daha ucuz parçalardır, yani umut var. Gel, bu parçaların ne iş yaptığını en anlaşılır haliyle konuşalım ve arızayı nasıl ayırt edeceğini görelim. Not: işin içinde yüksek voltaj var, en baştan söyleyelim.
İçindekiler
Arka Aydınlatma ve Besleme Kartı Ne İş Yapar
LED televizyonlarda panelin kendisi ışık üretmez; görüntünün görünmesi için arkadan aydınlatılması gerekir. İşte bu işi arka aydınlatma LED’leri yapar. Panelin arkasına sıra sıra dizilmiş ince şeritler (LED bar) ya da kenarlardan aydınlatan diziler halindedir. Bu LED’ler zamanla yanar, zayıflar ya da içlerinden biri bozulunca tüm dizi söner; sonuç: sesi gelen ama kapkara bir ekran.
Besleme kartı (power board) ise televizyonun kalbine giden elektriği düzenler. Prizden gelen 220 voltu, televizyonun farklı parçalarının istediği düşük voltajlara (örneğin 12V, 5V) çevirir ve arka aydınlatma LED’lerini sürer. Bu kart arızalanırsa televizyon ya hiç açılmaz, ya açılıp hemen kapanır, ya da ön paneldeki ışık sürekli yanıp söner. Yani bir sürü “açılmıyor” şikayetinin altında aslında besleme kartı yatar.
Hangi Arıza Kimden Kaynaklı
Teşhis için şu basit mantığı kullan. Televizyon açılıyor (logo, ses var) ama ekran karanlıksa ve el feneriyle baktığında soluk görüntüyü seçebiliyorsan, suçlu neredeyse kesin arka aydınlatmadır; panel ve anakart çalışıyor ama ışık yanmıyor. Bu, tamir edilebilir en sevindirici arızalardan biridir.
Televizyon hiç açılmıyorsa, ön paneldeki standby ışığı hiç yanmıyorsa ya da yanıp hemen sönüyorsa, ilk şüpheli besleme kartıdır. Kart üzerindeki kondansatörler (silindir şeklindeki küçük parçalar) şişmiş, üstü kabarmış ya da patlamışsa, bu gözle görülür bir besleme arızası işaretidir. Açılırken “tık tık” sesi gelip kapanıyorsa yine koruma devresi besleme sorununu yakalayıp sistemi kapatıyor olabilir.
Güvenlik: Bu İş Şakaya Gelmez
Burada dürüst ve net olmak lazım: televizyonun içi, telefon ya da oyuncak tamiri gibi değildir. Besleme kartında, televizyon fişten çekildikten sonra bile büyük kondansatörlerde elektrik yükü depolanmış olabilir ve bu çarpma ciddi, hatta tehlikeli olabilir. O yüzden bu bölüme girmeden önce televizyonu fişten çek ve bir süre bekle; kondansatör boşaltma işini bilmiyorsan içindeki yüksek voltajlı kısımlara dokunma.
Panel ise cam kadar kırılgandır; yatırırken, çevirirken bastırırsan anında çatlar ve o noktadan sonra geri dönüş yoktur. Televizyonu daima yumuşak, düz bir zemine (yatak, battaniyeli masa) ekranı aşağı bakacak şekilde yatır. Kısacası: teşhisi dışarıdan rahatça yap, ama içeri girip LED bar ya da besleme kartı değiştirmek tecrübe, doğru alet ve dikkat ister. Emin değilsen bu iş gerçekten usta işidir.
LED Bar ve Kondansatör Değişimi Mantığı
Arka aydınlatma arızasında usta televizyonu açar, paneli dikkatle kaldırır ve içteki LED barları kontrol eder. Yanan LED’ler bir test cihazıyla bulunur; genelde tüm barlar takım halinde değiştirilir çünkü biri yanmışsa diğerleri de ömrünü doldurmak üzeredir. LED barlar televizyonun model ve panel koduna göre satılır; yanlış boy ya da voltajda bar hiç çalışmaz, bu yüzden arka etiketteki kod çok önemlidir.

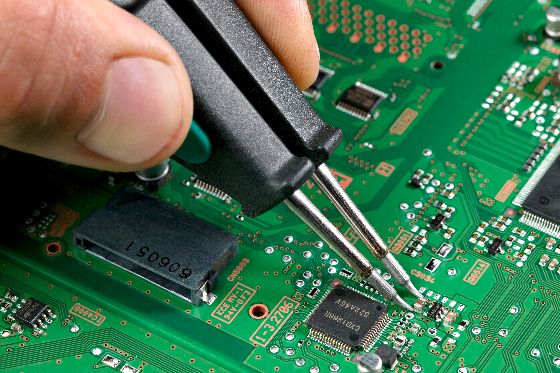

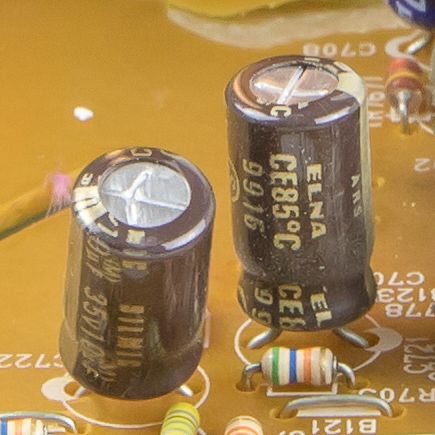

Besleme kartında ise en sık suçlu şişmiş kondansatörlerdir. Tecrübeli biri şişen kondansatörü aynı değerde (voltaj ve kapasite, yani µF değeri) yenisiyle lehimleyerek değiştirebilir ve kart yeniden hayat bulur. Ama arıza daha derinse (yanmış entegre, bozuk diyot) komple besleme kartını değiştirmek daha mantıklıdır. Yedek kart alırken yine televizyonun model kodu ve kartın üzerindeki kart numarası birebir uymalıdır.
Kendin mi, Usta mı, Yeni TV mi?
Karar verirken şöyle düşün. Dışarıdan yapılan her şeyi (fiş resetleme, kaynak kontrolü, el feneri testiyle teşhis) rahatça kendin yaparsın; bu sana hem usta ziyareti öncesi fikir verir hem de boşuna para harcamanı önler. Ama televizyonu açıp LED bar ya da besleme kartı değiştirmek, hele ki lehim gerekiyorsa, tecrübe olmadan girilecek bir iş değildir; hem kendine hem televizyona zarar verebilirsin.
Maliyet açısından da bir hesap yap: LED bar ve besleme kartı tamiri genelde panel değişiminden çok daha ucuzdur ve çoğu zaman mantıklıdır. Ama televizyon çok eskiyse ve birden fazla parça birden arızalıysa, tamir masrafı yeni bir televizyonun yarısını buluyorsa, ustaya danışıp maliyeti öğrendikten sonra “tamir mi, yenisi mi” kararını soğukkanlı ver. Doğru parça kodunu bilmek ve güvenilir bir usta bulmak, bu işte paranı da televizyonunu da kurtarır.
