Batarya Yapımı: Pil Paketi ve Nokta Kaynağı (Spot Welding)

Bu seri boyunca cihazlara hayat vermeyi öğrendik; ama o hayatın kaynağı olan bataryanın kendisine hiç değinmedik. Pil paketi yapımı, elektronik tamirinin hem en heyecan verici hem de en çok dikkat gerektiren alanlarından biridir. Üstelik burada, alışkın olduğumuz lehim yerine bambaşka bir birleştirme yöntemi devreye girer: nokta kaynağı. Bu son yazıda, pil paketlerinin dünyasına ve neden lehimin burada işe yaramadığına yakından bakıyoruz.

Neden Pil Paketi Yapımı Ayrı Bir Konu?

Pil paketi yapımının ayrı bir başlık olmasının sebebi, kendine özgü kuralları ve riskleri olmasıdır. Bir devreyi lehimlemek ile lityum hücreleri birleştirmek tamamen farklı işlerdir. Hücreler ısıya karşı çok hassastır ve yanlış bir müdahale yalnızca paketi bozmakla kalmaz, ciddi güvenlik riskleri de doğurur.

Bunun yanında pil paketleri, hücreleri doğru bağlamak, dengelemek ve korumak gibi kendine özel bir mühendislik gerektirir. Elektrikli bisikletlerden güç bankalarına, matkap akülerinden ev tipi enerji depolama sistemlerine kadar her yerde pil paketleri vardır. Bu yüzden onları anlamak, modern tamirciliğin giderek daha önemli bir parçası haline geliyor.

Pil Hücrelerini Tanımak

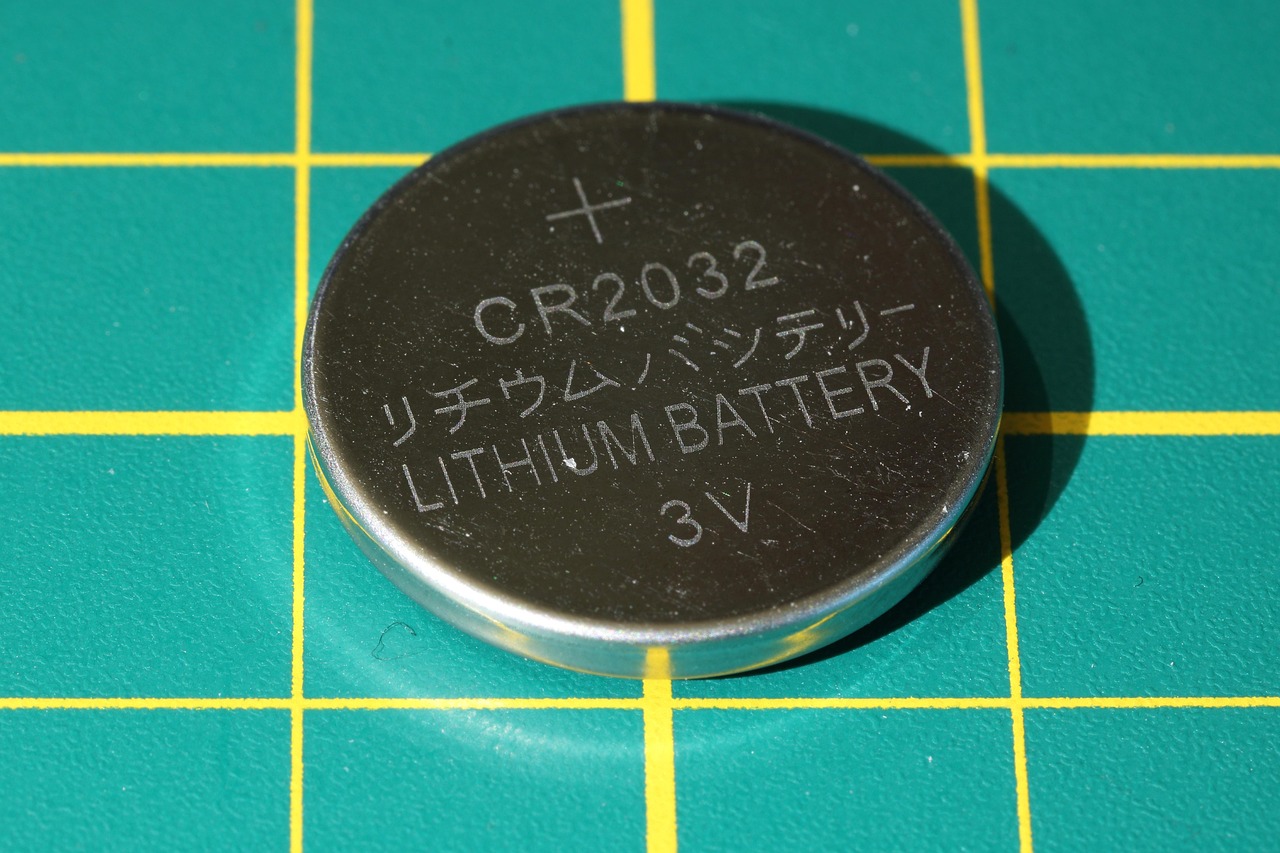

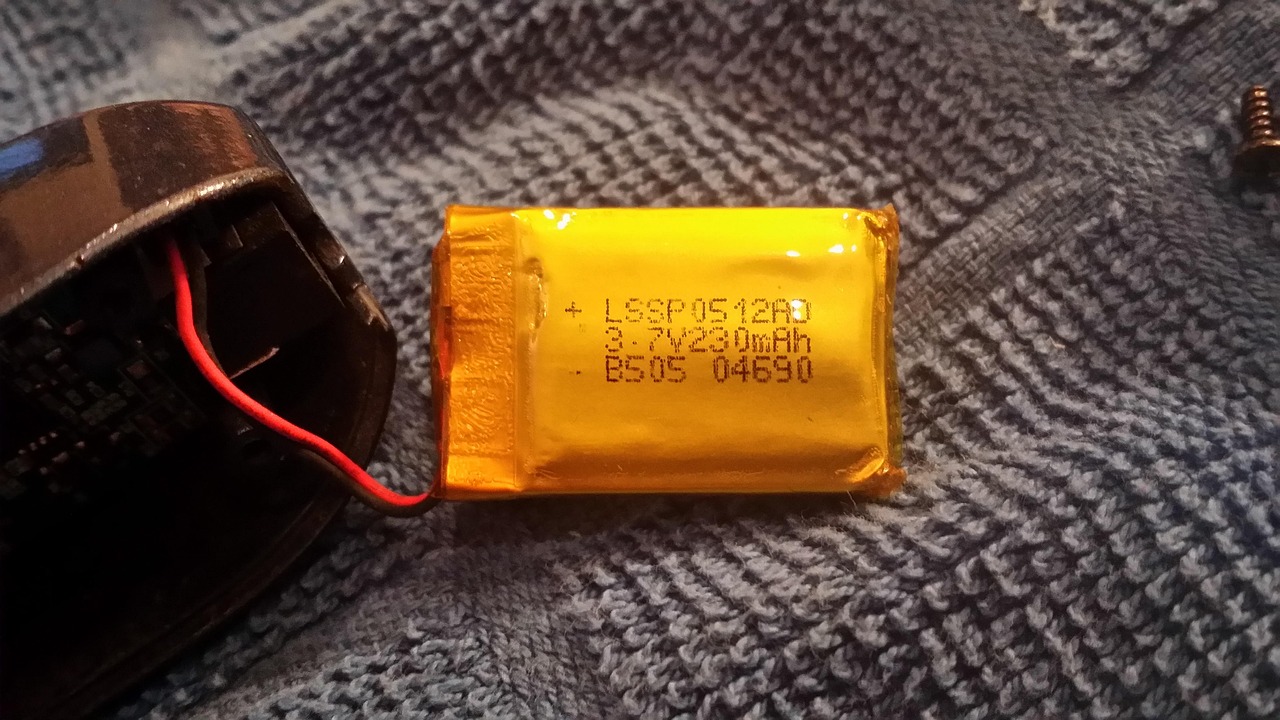

Pil paketlerinin temel yapı taşı, tek tek hücrelerdir. Bunların en yaygını, silindirik 18650 lityum hücredir; adını yaklaşık 18 mm çap ve 65 mm uzunluğundan alır. Bunun yanında 21700 gibi daha büyük silindirik hücreler, prizmatik (dikdörtgen) hücreler ve yumuşak pouch hücreler de bulunur.

Her hücrenin bir gerilimi (lityum-iyon için tipik olarak 3,6-3,7 volt civarı) ve bir kapasitesi (mAh cinsinden) vardır. Bir paket tasarlarken bu değerleri bilmek şarttır; çünkü istediğiniz gerilim ve kapasiteye ulaşmak için hücreleri doğru sayıda ve doğru biçimde birleştirmeniz gerekir. Hücrelerin kalitesi de büyük önem taşır; ucuz, sahte ya da yıpranmış hücreler hem performansı düşürür hem de güvenlik riski yaratır.

Seri ve Paralel Bağlantı Mantığı

Hücreleri birleştirmenin iki temel yolu vardır ve bu ikisini anlamak pil paketi mantığının kalbidir. Seri bağlantıda hücreler uç uca eklenir ve gerilimleri toplanır; örneğin üç adet 3,7 voltluk hücreyi seri bağladığınızda yaklaşık 11,1 volt elde edersiniz. Paralel bağlantıda ise hücreler yan yana bağlanır, gerilim aynı kalır ama kapasiteleri toplanır.

Gerçek paketler genellikle ikisinin birleşimidir; buna “seri-paralel” yapı denir ve “3S2P” gibi kodlarla ifade edilir (3 seri, 2 paralel). Bu sayede hem istenen gerilime hem de istenen kapasiteye ulaşılır. Bağlantı mantığını doğru kurmak, paketin hem doğru çalışması hem de güvenli olması için kritiktir; yanlış bağlanan bir hücre tüm paketi tehlikeye atabilir.

Neden Pillere Lehim Yapılmaz?

İşte bu yazının en önemli noktası: pil hücrelerine doğrudan lehim yapılmaz. Sebebi basit ama hayatidir: lehimleme, hücreye uzun süreli ve yoğun bir ısı uygular. Lityum hücreler ise ısıya son derece duyarlıdır; aşırı ısı, hücrenin içindeki kimyasal yapıyı bozar, ömrünü kısaltır ve en kötü ihtimalle iç kısa devreye, şişmeye, hatta yangına yol açabilir.

Havyanın ucu hücre kutbuna değdiğinde, ısı saniyeler içinde hücrenin içine işler. Deneyimli biri çok hızlı davranarak risk azaltabilir, ama bu hâlâ tehlikeli ve güvenilmez bir yöntemdir. İşte tam da bu yüzden, endüstride ve hobi dünyasında hücreleri birleştirmek için lehim yerine çok daha güvenli ve hızlı bir yöntem kullanılır: nokta kaynağı.

Nokta Kaynağı (Spot Welding) Nedir?

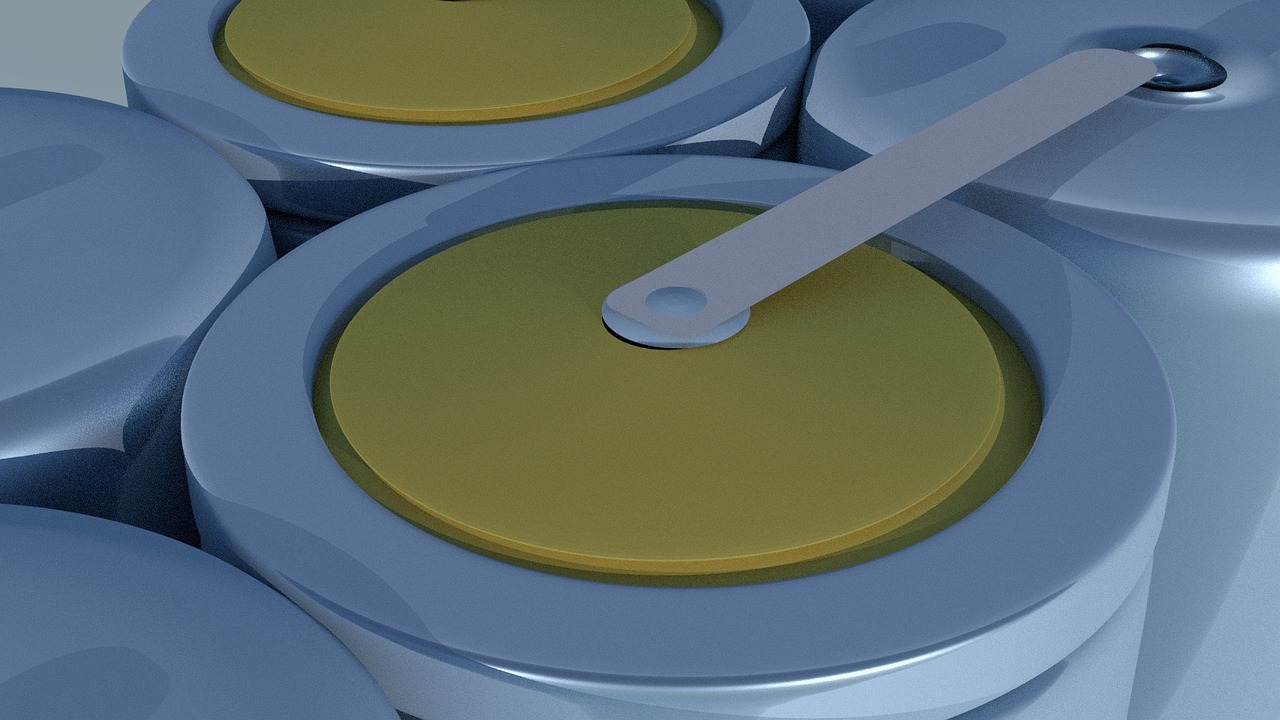

Nokta kaynağı, halk arasında “punta kaynağı” olarak da bilinir ve pil paketi yapımının temel birleştirme yöntemidir. Bu yöntemde, hücrenin kutbuna ince bir metal şerit (genellikle nikel) konur ve üzerinden saniyenin çok altında süren, çok yüksek akımlı bir elektrik darbesi geçirilir. Bu darbe, sadece temas noktasında anlık ve noktasal bir ısı yaratarak şeridi hücreye kaynaklar.

İşin püf noktası şudur: ısı o kadar kısa süreli ve o kadar yüzeysel kalır ki, hücrenin içine işlemeye fırsat bulamaz. Lehimin saniyelerce süren yaygın ısısının aksine, nokta kaynağı milisaniyeler içinde işini bitirir. Bu sayede hücre zarar görmez ve sağlam, kalıcı bir bağlantı elde edilir. İşte bu temel fark, neden pil paketlerinde lehim değil de nokta kaynağı kullanıldığının cevabıdır.

Nikel Şerit: Bağlantının Malzemesi

Nokta kaynağında hücreleri birbirine bağlamak için kullanılan malzeme, ince nikel şeritlerdir. Nikel tercih edilir; çünkü hem kaynaklanmaya çok uygundur hem de elektriği iyi iletir ve korozyona dayanıklıdır. Şeridin kalınlığı, paketin taşıyacağı akıma göre seçilir: yüksek akım gerektiren paketlerde daha kalın ya da çok katlı nikel şerit kullanılır.

Saf nikel ve nikel kaplı çelik gibi farklı türleri vardır; yüksek performanslı paketlerde genellikle saf nikel tercih edilir. Şerit, hücrelerin kutuplarını seri ya da paralel bağlamak için belirli desenlerde yerleştirilir ve her temas noktası nokta kaynağıyla sabitlenir. Doğru şerit seçimi, paketin hem güvenli hem de verimli çalışması için belirleyicidir.

Punta Kaynak Makinesi Çeşitleri

Nokta kaynağını yapan alete punta kaynak makinesi (battery spot welder) denir. Bu makineler, çok kısa sürede çok yüksek akım verebilecek şekilde tasarlanmıştır. Hobi düzeyinden profesyonel kullanıma kadar geniş bir yelpazede bulunurlar.

Küçük, taşınabilir modeller genellikle bir pil ya da güç bankasıyla çalışır ve hobi paketleri için yeterlidir. Daha güçlü masaüstü modeller ise kalın nikel şeritleri ve büyük paketleri rahatça kaynaklayabilir. Makineyi seçerken verdiği akım, ayarlanabilir darbe süresi ve kullanım kolaylığı önemlidir. İyi bir punta makinesi, tutarlı ve sağlam kaynak noktaları oluşturarak güvenli paketler yapmanızı sağlar.

BMS: Pil Paketinin Beyni

Bir pil paketi sadece birbirine bağlı hücrelerden ibaret değildir; düzgün ve güvenli çalışması için bir de “beyin”e ihtiyacı vardır. Bu beyin, BMS yani Batarya Yönetim Sistemidir. BMS, her hücrenin gerilimini izler, aşırı şarjı ve aşırı boşalmayı engeller, kısa devreye karşı korur ve hücreleri dengede tutar.

BMS olmadan bir lityum paket kullanmak son derece risklidir; çünkü tek bir hücrenin aşırı şarj olması ya da boşalması, ciddi tehlikelere yol açabilir. Paketin seri sayısına uygun bir BMS seçmek ve doğru bağlamak, güvenli bir pil paketinin olmazsa olmazıdır. Bu küçük devre kartı, paketinizin hem ömrünü hem de güvenliğini koruyan sessiz bir koruyucudur.

Güvenlik: Lityumun Tehlikeleri

Lityum hücrelerle çalışmak, bu serideki en ciddi güvenlik dikkatini gerektiren konudur. Lityum hücreler yüksek enerji yoğunluğuna sahiptir; yanlış kullanıldığında şişebilir, ısınabilir, hatta alev alabilir. Bir hücreyi kısa devre etmek, delmek ya da aşırı ısıtmak son derece tehlikelidir.

Bu yüzden hücrelerle çalışırken asla kutupları kısa devre ettirmeyin, hasarlı ya da şişmiş hücreleri kullanmayın ve paketi yaparken kutuplara dikkat edin. Çalışırken yangına dayanıklı bir yüzey kullanmak ve bir yangın söndürücüyü yakında bulundurmak akıllıca olur. Eğer bu konuda deneyimli değilseniz, küçük ve düşük riskli projelerle başlayın. Lityuma duyulan saygı, bu işin en temel kuralıdır.

Adım Adım Bir Paket Yapımı

Bir pil paketi yapımı, planlı bir süreçtir. Önce hedeflediğiniz gerilim ve kapasiteye göre kaç hücre ve hangi seri-paralel yapının gerektiğini hesaplarsınız. Ardından tüm hücreleri ölçer ve yakın gerilimde olanları gruplarsınız; bu “eşleştirme” adımı, paketin dengeli çalışması için kritiktir.

Sonra hücreleri uygun bir tutucuya yerleştirir, nikel şeritleri planladığınız desende keser ve punta kaynak makinesiyle her temas noktasını kaynaklarsınız. Bağlantıları tamamladıktan sonra BMS’i bağlar ve paketi yalıtkan malzemelerle güvenli biçimde kaplarsınız. Her adımda kutupları ve bağlantıları iki kez kontrol etmek, hem güvenliği hem de paketin doğru çalışmasını garantiler.

Dengeleme ve Şarj Mantığı

Bir pil paketinde tüm seri hücrelerin gerilimlerinin birbirine yakın olması, yani “dengeli” olması çok önemlidir. Hücrelerden biri diğerlerinden farklı gerilimde olursa, şarj ve deşarj sırasında zorlanır ve hem performans düşer hem de güvenlik riski artar. BMS bu dengeyi korumaya çalışır, ama paketi yaparken hücreleri baştan eşleştirmek en sağlıklısıdır.

Şarj konusunda da lityum paketler hassastır; doğru gerilim ve akımla, uygun bir şarj cihazıyla şarj edilmelidir. Aşırı şarj, hücreleri tehlikeye atar; bu yüzden BMS ve doğru şarj cihazı birlikte çalışarak paketi korur. Dengeleme ve doğru şarj mantığını anlamak, hem güvenli hem de uzun ömürlü bir paketin anahtarıdır.

Pil Paketi Bakımı ve Ömrü

İyi yapılmış bir pil paketi bile bakım ister ve sonsuza dek dayanmaz. Lityum hücreler zamanla ve kullanım sayısıyla kapasitelerini kaybeder; bu doğal bir süreçtir. Paketi çok yüksek ya da çok düşük sıcaklıklarda kullanmaktan kaçınmak, aşırı şarj ve deşarjdan uzak durmak ömrü uzatır.

Paketi uzun süre kullanmayacaksanız, yarı dolu bir seviyede saklamak hücreler için en sağlıklısıdır. Zamanla zayıflayan hücreleri tespit edip değiştirmek de paketin ömrünü uzatabilir. Bu seri boyunca elektronik tamirin temellerinden başlayıp, en hassas konularından biri olan pil paketlerine kadar uzun bir yol katettik. Artık elinizde, evdeki cihazları anlamanız ve onarmanız için sağlam bir temel var; gerisi merakınıza, sabrınıza ve pratiğinize kalmış. Unutmayın, her usta bir zamanlar ilk kapağı tedirginlikle açan bir meraklıydı; sizi onlardan ayıracak tek şey, bu yola çıkıp denemeye devam etmektir.

Hücre Eşleştirmenin İncelikleri

Bir pil paketinin uzun ömürlü ve güvenli olmasının en önemli sırlarından biri, hücre eşleştirmesidir. Bir paket, yalnızca en zayıf hücresi kadar güçlüdür; bu yüzden paralel gruplara konulacak hücrelerin gerilim ve iç direnç açısından birbirine olabildiğince yakın olması gerekir. Birbirinden farklı hücreleri bir araya getirmek, güçlü hücrenin zayıf olanı sürekli zorlamasına ve paketin erken yıpranmasına yol açar.

Profesyonel paket yapımcıları, hücreleri önce tam dolduran, sonra kapasitelerini ölçen özel cihazlar kullanır ve yalnızca benzer değerdeki hücreleri eşleştirir. Hobi düzeyinde bile, en azından hücrelerin gerilimlerini ölçüp yakın olanları gruplamak büyük fark yaratır. İkinci el hücreler kullanıyorsanız bu adım daha da kritiktir; çünkü farklı geçmişe sahip hücreler farklı yıpranmıştır. İyi bir eşleştirme, paketinizin yıllarca dengeli ve güvenli çalışmasının temelini atar.

İkinci El Hücreleri Geri Kazanmak

Pek çok hobici, yeni hücre almak yerine eski laptop bataryalarından ya da güç araçlarından çıkan hücreleri geri kazanmayı tercih eder. Bu, hem ekonomik hem de çevreci bir yaklaşımdır; ancak ekstra dikkat gerektirir. Eski bir paketi sökerken hücreleri kısa devre ettirmemeye ve zarar vermemeye özen göstermek şarttır.

Geri kazanılan her hücre tek tek test edilmeli; gerilimi çok düşmüş, şişmiş ya da iç direnci yükselmiş olanlar kesinlikle elenmelidir. Sağlam çıkan hücreler ölçülüp eşleştirilerek yeni bir pakette kullanılabilir. Bu işlem sabır ister ama oldukça tatmin edicidir; çöpe gidecek onlarca hücreyi kurtarıp işe yarar bir pakete dönüştürmek, hem cüzdana hem de gezegene iyi gelir. Yine de güvenliği asla göz ardı etmeyin; şüpheli bir hücreyi kullanmaktansa elemek her zaman daha akıllıcadır.

Punta Kalitesini Anlamak

İyi bir pil paketinin sağlamlığı, büyük ölçüde kaynak noktalarının kalitesine bağlıdır. Zayıf bir punta, zamanla gevşeyebilir ve yüksek dirence yol açarak ısınmaya ve verim kaybına neden olur. İyi bir kaynak noktası ise nikel şeridi hücreye sağlamca tutturur ve elektriği kayıpsız iletir.

Bir punta noktasının kalitesini test etmenin basit bir yolu, kaynaklanan şeridi nazikçe çekmektir; sağlam bir kaynak, şerit yırtılsa bile yerinde kalır. Çok zayıf kaynaklar kolayca ayrılır, çok güçlü darbeler ise hücreye zarar verebilir; bu yüzden punta makinesinin gücünü doğru ayarlamak önemlidir. Her hücre için genellikle birden fazla kaynak noktası yapılır, böylece bağlantı hem mekanik hem elektriksel olarak güçlenir. Tutarlı ve kaliteli punta atmak, biraz pratikle gelişen bir beceridir ve güvenli bir paketin temelidir.

Paketi Yalıtmak ve Korumak

Hücreleri kaynaklayıp BMS’i bağladıktan sonra iş bitmiş sayılmaz; paketin düzgün biçimde yalıtılması ve fiziksel olarak korunması gerekir. Lityum paketlerde, hücrelerin artı kutbunun çevresindeki halka kısa devre riski taşır; bu yüzden bu bölgeye yalıtkan halkalar yerleştirmek yaygın bir güvenlik önlemidir. Nikel şeritlerin istenmeyen noktalara temas etmemesi de çok önemlidir.

Paket tamamlandığında genellikle ısı ile daralan kalın bir kılıfla (shrink) kaplanır; bu hem hücreleri bir arada tutar hem de dış darbelere ve neme karşı korur. Bazı paketlerde ek olarak hücre tutucular ve sert kasalar da kullanılır. İyi yalıtılmış ve korunmuş bir paket, hem güvenli hem de dayanıklıdır; gevşek ve açıkta kalan bağlantılar ise her zaman bir risk kaynağıdır. Bu son adımları atlamak, en iyi yapılmış paketi bile tehlikeli hale getirebilir.

Pil Paketinin Sağlığını İzlemek

Bir pil paketi yaptıktan ya da onardıktan sonra, onun sağlığını zaman zaman kontrol etmek akıllıca olur. Paketin toplam gerilimini ölçmek hızlı bir genel kontrol sunar; ama daha derin bir bakış için her seri grubun gerilimini ayrı ayrı izlemek gerekir. Gruplardan biri sürekli geride kalıyorsa, o gruptaki bir hücre zayıflıyor demektir.

Pek çok BMS, bu hücre gerilimlerini bir uygulama ya da gösterge üzerinden takip etme imkânı sunar; bu, paketin durumunu sürekli izlemenin pratik bir yoludur. Paketin aşırı ısınması, beklenenden hızlı boşalması ya da şişmesi, derhal müdahale gerektiren ciddi uyarı işaretleridir. Düzenli bir izleme alışkanlığı, küçük bir sorunu büyük bir tehlikeye dönüşmeden yakalamanızı sağlar ve paketinizin hem güvenli hem de uzun ömürlü olmasına yardımcı olur.
