Multimetre Kullanımı: Ölçüm Almanın Tüm İncelikleri

Önceki yazıda alet çantamızı doldurduk ve içlerinden birinin diğerlerinden daha kritik olduğunu söylemiştik: multimetre. Bu küçük cihaz, bir devrenin içinde gözle göremediğiniz her şeyi sayılara dökerek size gösterir. Bu yazıda multimetreyi gerçekten ustaca kullanmayı, her ölçümün nasıl alındığını ve nelere dikkat etmeniz gerektiğini baştan sona ele alıyoruz.

Multimetre Tam Olarak Ne İşe Yarar?

Adındaki “multi” boşuna değil; bu cihaz birden fazla ölçümü tek bir kutuda toplar. Temelde gerilimi, akımı ve direnci ölçer; çoğu model bunlara ek olarak süreklilik, diyot, kapasite ve sıcaklık gibi testler de sunar. Yani bir devrenin nabzını tutan bir doktor gibidir.

Bir devre “ölü” göründüğünde, multimetre size hayatın nerede kesildiğini söyler: gerilim buraya kadar geliyor mu, bu kablo sağlam mı, bu direnç yanmış mı? İşte tamir mantığını somut ölçümlere dönüştüren araç budur. Onu doğru kullanmayı öğrenmek, tamirciliğin belkemiğini öğrenmektir.

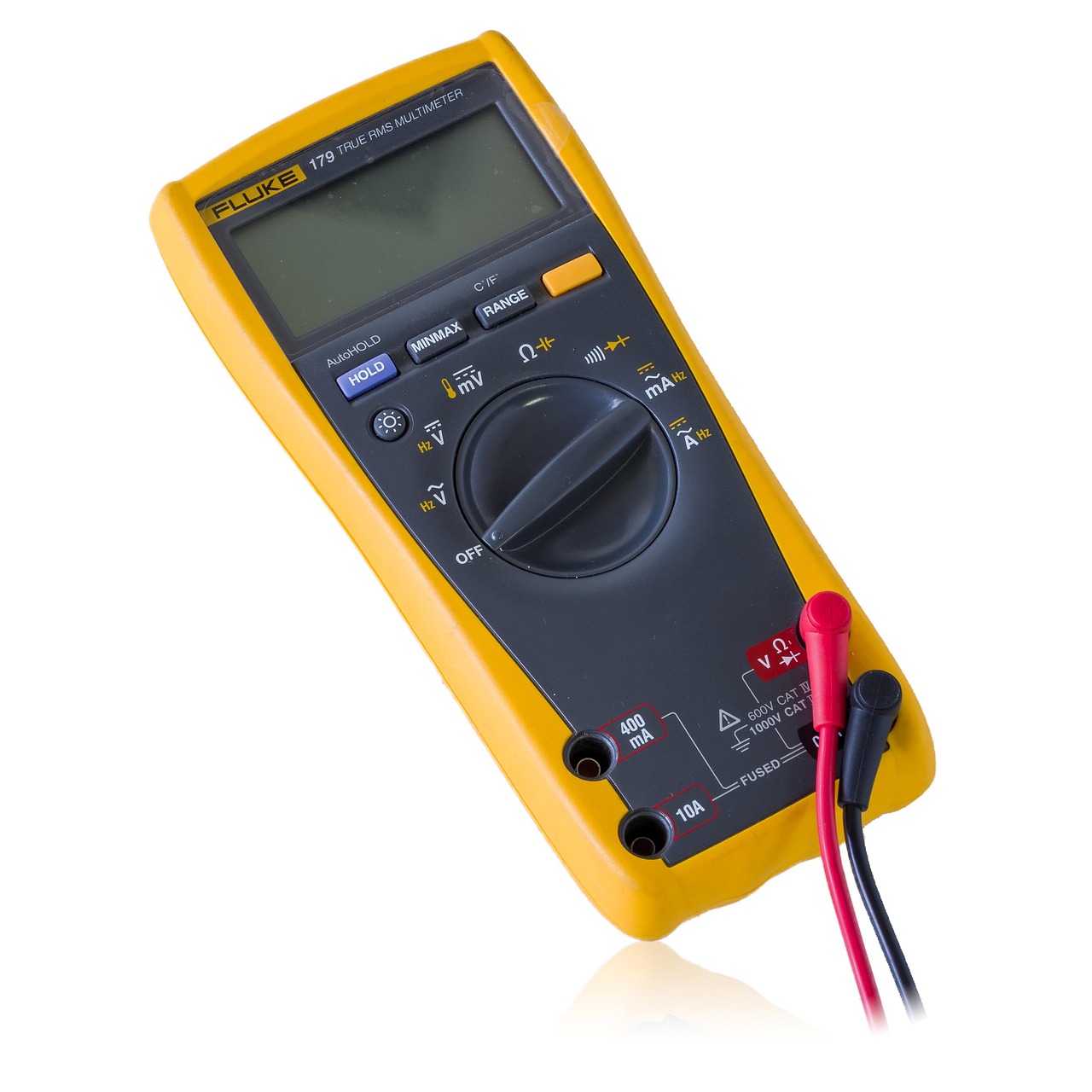

Cihazın Anatomisi: Ekran, Kademe ve Yuvalar

Bir multimetreyi elinize aldığınızda üç ana bölüm görürsünüz. Üstte değerleri gösteren ekran, ortada ne ölçeceğinizi seçtiğiniz döner kademe anahtarı ve altta probların takıldığı yuvalar. Kademe anahtarının üzerindeki semboller ilk başta karmaşık görünse de aslında bir dil gibidir ve öğrenmesi kolaydır.

V harfi gerilimi, düz çizgi DC’yi, dalgalı çizgi AC’yi, Ω direnci, A akımı temsil eder. Ses dalgasına benzeyen sembol süreklilik testidir, ok şeklindeki ise diyot testi. Bu sembolleri tanıdığınızda, cihaz size yabancı bir kutu olmaktan çıkıp tanıdık bir arkadaşa dönüşür.

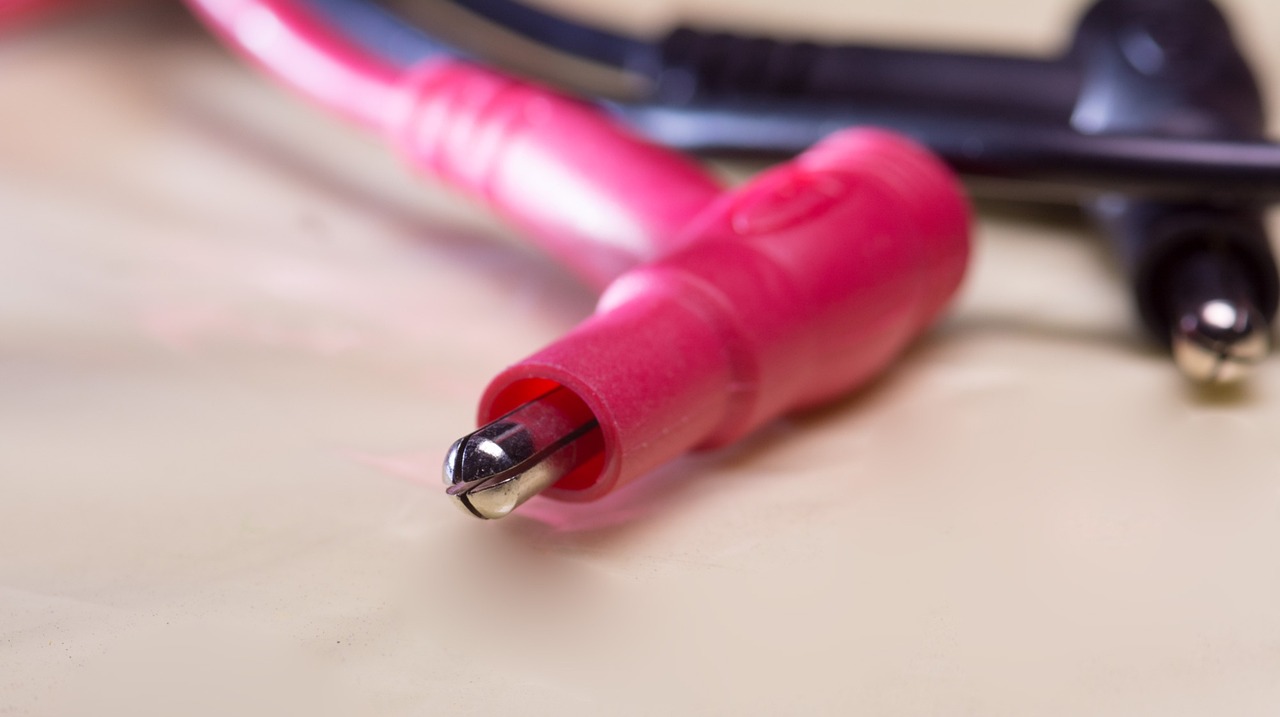

Probları Doğru Takmak

Multimetre kullanırken yapacağınız ilk fiziksel işlem, propları doğru yuvalara takmaktır ve bu adım göründüğünden önemlidir. Siyah prob neredeyse her zaman “COM” (ortak) yuvasına takılır ve orada kalır. Kırmızı prob ise ne ölçtüğünüze göre yer değiştirir.

Gerilim, direnç ve süreklilik için kırmızı prob genellikle “VΩ” yazan yuvaya gider. Akım ölçecekseniz, kırmızı probu amper yuvasına (çoğunlukla “A” ya da “mA”) taşımanız gerekir. İşte en sık yapılan ve cihaza zarar veren hata tam burada başlar: kırmızı prob akım yuvasındayken yanlışlıkla gerilim ölçmeye çalışmak, cihazın sigortasını attırabilir. Bu yüzden her ölçümden önce probların doğru yerde olduğunu kontrol etmek bir alışkanlık olmalı.

DC Gerilim Ölçümü

Elektronik tamirinde en sık yapacağınız ölçüm büyük olasılıkla DC gerilim olacak; çünkü pillerden adaptörlere kadar pek çok şey doğru akımla çalışır. Kademeyi düz çizgili V işaretine getirin, probları ölçeceğiniz noktanın iki ucuna dokundurun ve ekranı okuyun.

Burada kutuplara dikkat edin: kırmızı prob artı, siyah prob eksi ucu temsil eder. Eğer ters dokundurursanız değer negatif çıkar; bu bir hata değil, sadece yönü gösterir. Örneğin bir pilin uçlarını ölçtüğünüzde, üzerinde yazan değere yakın bir sayı görmelisiniz. Çok düşük bir değer, pilin bittiğine ya da bir sorun olduğuna işarettir.

AC Gerilim Ölçümü

Şehir şebekesi ve bazı cihazların giriş katları alternatif akımla, yani AC ile çalışır. AC gerilim ölçmek için kademeyi dalgalı çizgili V işaretine getirirsiniz. Ancak burada bir uyarı şart: AC gerilim çoğu zaman yüksek ve tehlikeli seviyelerdedir.

Prizden gelen gerilimi ölçerken son derece dikkatli olun, problara çıplak elle dokunmayın ve mümkünse bu tür ölçümleri deneyim kazanana kadar bir uzman gözetiminde yapın. AC ölçüm, tamirde bazen gereklidir; ama saygıyı ve dikkati en çok hak eden ölçüm türüdür. Acemilik döneminde mümkün olduğunca düşük gerilimli DC devrelerle pratik yapmak daha akıllıcadır.

Direnç (Ohm) Ölçümü

Direnç ölçümü, bir bileşenin sağlam olup olmadığını anlamanın en temel yollarından biridir. Kademeyi Ω işaretine getirip probları direncin iki ucuna dokundurursunuz. Önemli bir kural: direnç ölçümü her zaman enerjisiz devrede yapılır. Devrede gerilim varken ohm ölçmek hem yanlış sonuç verir hem de cihaza zarar verebilir.

Bir direnci ölçtüğünüzde, üzerindeki renk kodunun gösterdiği değere yakın bir sonuç görmelisiniz. Eğer ekran “sonsuz” ya da çok yüksek bir değer gösteriyorsa, direnç içten kopmuş olabilir. Sıfıra yakın bir değer ise kısa devreye işaret eder. Direnç ölçümünü öğrenmek, bileşen testinin kapısını aralar.

Süreklilik Testi: En Çok Kullanacağınız Mod

Eğer multimetrenin tek bir modunu çok seveceksiniz, o da süreklilik testidir. Ses dalgasına benzeyen sembolü seçtiğinizde, cihaz iki nokta arasında elektriksel bir bağlantı olup olmadığını anında sesle bildirir. Bağlantı varsa “biip” diye öter, yoksa sessiz kalır.

Bu basit özellik, tamirde inanılmaz işe yarar. Bir kablonun kopup kopmadığını, bir lehimin sağlam olup olmadığını ya da bir sigortanın atıp atmadığını saniyeler içinde anlarsınız. Gözünüzü ekrana dikmenize bile gerek kalmaz; sesi duymanız yeter. Çoğu deneyimli tamirci, arıza ararken multimetreyi en çok bu modda kullanır.

Diyot Testi

Diyotlar elektriği tek yönde geçiren bileşenlerdir ve sağlamlıklarını anlamak için multimetrenin diyot test modu kullanılır. Ok sembolünü seçtiğinizde, probları diyotun iki ucuna bir yönde, sonra ters yönde dokundurursunuz.

Sağlam bir diyot, bir yönde belirli bir değer (genellikle 0,5-0,7 civarı) gösterirken ters yönde hiçbir şey geçirmez, yani açık devre gibi davranır. Eğer her iki yönde de iletiyorsa diyot kısa devre olmuş, hiçbir yönde iletmiyorsa kopmuş demektir. Bu test, özellikle güç devrelerindeki köprü diyotları kontrol ederken çok işinize yarayacak.

Akım Ölçümü ve Sigorta Riski

Akım ölçümü, gerilim ölçümünden temel olarak farklıdır ve bu farkı anlamamak çok sayıda yanmış sigortanın sebebidir. Gerilimi ölçerken probları noktanın iki ucuna paralel dokundurursunuz; ama akımı ölçmek için devreyi açıp multimetreyi o devrenin içine, seri olarak bağlamanız gerekir.

Yani akım, multimetrenin içinden geçmelidir. Bu yüzden kırmızı probu amper yuvasına almayı unutmamak ve ölçtüğünüz akımın cihazın sınırlarını aşmadığından emin olmak şarttır. Yüksek akımı düşük kademede ölçmeye çalışmak, anında sigorta attırır. Akım ölçümü yeni başlayanların en çok zorlandığı konudur; bu yüzden önce küçük, güvenli devrelerde pratik yapın.

Kapasite ve Diğer Ölçümler

Daha gelişmiş multimetreler, temel ölçümlerin ötesinde özellikler de sunar. Kapasite ölçümü, bir kondansatörün hâlâ doğru değeri tutup tutmadığını anlamanızı sağlar; bu, şişmiş ya da kurumuş kondansatörleri tespit etmede çok değerlidir. Bazı modellerde frekans, sıcaklık ve transistör testi gibi ekstralar da bulunur.

Yeni başlayan biri olarak bu özellikleri hemen kullanmasanız da, var olduklarını bilmek ileride işinize yarayacak. İhtiyaç duyduğunuzda cihazınızın el kitabına bakarak bu modları öğrenebilirsiniz. Her yeni ölçüm türü, arıza bulma cephaneliğinize yeni bir silah ekler.

Otomatik mi, Manuel Kademe mi?

Multimetreler kademe seçimi açısından iki türe ayrılır. Otomatik kademeli (auto-ranging) cihazlar, ölçtüğünüz değere uygun aralığı kendileri seçer; bu, yeni başlayanlar için büyük kolaylıktır. Manuel kademeli cihazlarda ise ölçeceğiniz değerin yaklaşık aralığını siz seçersiniz.

Otomatik modeller pratiktir, ama manuel kademe seçmek aslında öğreticidir; çünkü ölçtüğünüz büyüklüğün ne kadar olduğunu önceden tahmin etmeniz gerekir ve bu, elektronik sezginizi geliştirir. İdeal olan, her ikisini de kullanabilen bir cihaza sahip olmaktır. Hangisini kullanırsanız kullanın, önemli olan ekrandaki birimi doğru okumaktır.

Sık Yapılan Ölçüm Hataları

Multimetre kullanırken bazı hatalar o kadar yaygındır ki, neredeyse her yeni başlayan en az bir kez yapar. En klasiği, probu akım yuvasında unutup gerilim ölçmeye çalışmaktır; bu, sigortayı attırır. Bir diğeri, enerjili devrede direnç ölçmeye çalışmak ve yanlış değer almaktır.

Yanlış kademe seçmek, ekrandaki birimi yanlış okumak (mili ile mikro karıştırmak gibi) ve probların temas etmediği halde ölçüm aldığını sanmak da sık görülür. Bu hataların çoğu, her ölçümden önce kısa bir kontrol alışkanlığıyla önlenebilir: kademe doğru mu, problar doğru yuvada mı, devre enerjili mi olmalı? Bu üç soru, hatalarınızın büyük kısmını ortadan kaldırır.

Güvenli Ölçümün Altın Kuralları

Güvenlik, multimetre kullanımının ayrılmaz bir parçasıdır. Yüksek gerilimli devrelerde ölçüm yaparken bir elinizi cebinizde tutmak gibi klasik bir tavsiye vardır; bunun amacı, elektriğin kalbinizden geçecek bir yol bulmasını engellemektir. Problarınızın yalıtımının sağlam olduğundan emin olun.

Islak elle, ıslak zeminde ya da yorgunken yüksek gerilimli ölçüm yapmaktan kaçının. Emin olmadığınız bir noktaya dokunmadan önce durup düşünün. Multimetre güçlü bir araçtır, ama saygı duyulması gereken bir araçtır. Güvenlik kurallarını alışkanlık haline getirdiğinizde, ölçüm yapmak hem keyifli hem de tehlikesiz bir işe dönüşür.

Pratikle Pekiştirmek

Bütün bu bilgiler, ancak elinize multimetreyi alıp ölçüm yapmaya başladığınızda gerçekten anlam kazanır. Etrafınızdaki güvenli, düşük gerilimli şeylerle pratik yapın: kalem pillerinin gerilimini ölçün, bir kablonun sürekliliğine bakın, çeşitli dirençlerin değerlerini okuyun.

Bu zararsız alıştırmalar, cihazla aranızdaki mesafeyi hızla kapatır ve ölçüm almak içgüdüsel hale gelir. Birkaç hafta içinde, bir devreye baktığınızda “şurayı ölçsem ne çıkar?” diye düşünmeye başladığınızı fark edeceksiniz. İşte multimetreyle ölçüm almanın temellerini attık. Bir sonraki yazıda ise tamircinin diğer kritik becerisine geçiyoruz: lehimleme. Temiz bir lehim noktası yapmanın ve hatalı bir lehimi sökmenin tüm inceliklerini birlikte keşfedeceğiz.

Pil ve Batarya Sağlığını Ölçmek

Multimetrenin günlük hayatta en pratik kullanımlarından biri pil ve batarya kontrolüdür. Bir kalem pilin gerilimini ölçtüğünüzde, yeni bir pil etiketinde yazan değere yakın bir sonuç vermelidir. Ancak burada önemli bir incelik var: pili boştayken ölçmek bazen yanıltıcı olabilir, çünkü zayıf bir pil bile yük altında olmadığında makul bir gerilim gösterebilir.

Gerçek durumu anlamak için pili bir miktar yük altındayken, yani cihaza takılıyken ölçmek daha doğru sonuç verir. Şarj edilebilir bataryalarda ise hem gerilimi hem de mümkünse iç direnci değerlendirmek, bataryanın gerçek sağlığını gösterir. Bu basit ölçüm sayesinde, “acaba cihaz mı bozuk yoksa pil mi bitti?” sorusuna saniyeler içinde cevap verebilirsiniz.

Multimetreyle Arıza Avı

Multimetre sadece tek tek değer ölçmek için değil, bir devre içinde arızanın yerini daraltmak için de kullanılır. Buna “gerilim takibi” denir. Güç kaynağından başlayarak, gerilimin devre boyunca nereye kadar sağlıklı gittiğini adım adım ölçersiniz. Gerilim bir noktaya kadar geliyor ama ötesine geçmiyorsa, arıza büyük ihtimalle tam o noktadadır.

Bu yöntem, koca bir devre kartında körlemesine arama yapmak yerine, sorunu belirli bir bölgeye sıkıştırmanızı sağlar. Aynı şekilde süreklilik testiyle bağlantıları kontrol ederek kopuk yolları, atlamış sigortaları ve soğuk lehimleri bulabilirsiniz. Multimetre, bu haliyle bir dedektifin büyütecine dönüşür ve sizi suçlu bileşene doğru adım adım yönlendirir.

Doğru Multimetreyi Seçmek

Eğer henüz bir multimetreniz yoksa ya da daha iyisine geçmeyi düşünüyorsanız, seçim yaparken birkaç noktaya dikkat etmek faydalı olur. Cihazın ölçebildiği büyüklükler, hassasiyeti ve özellikle güvenlik derecesi önemlidir. Ucuz cihazlarda probların kalitesi ve güvenlik sertifikaları çoğu zaman zayıftır.

Yeni başlayanlar için çok pahalı bir model gerekmez; gerilim, direnç ve süreklilik testini güvenilir biçimde yapan, sağlam problu bir orta segment cihaz fazlasıyla yeterli. İlerleyen yıllarda ihtiyaçlarınız arttıkça daha gelişmiş bir modele geçebilirsiniz. Unutmayın, multimetre yıllarca yanınızda kalacak bir alettir; bu yüzden güvenilir bir cihaza yapılan yatırım kendini fazlasıyla geri öder.

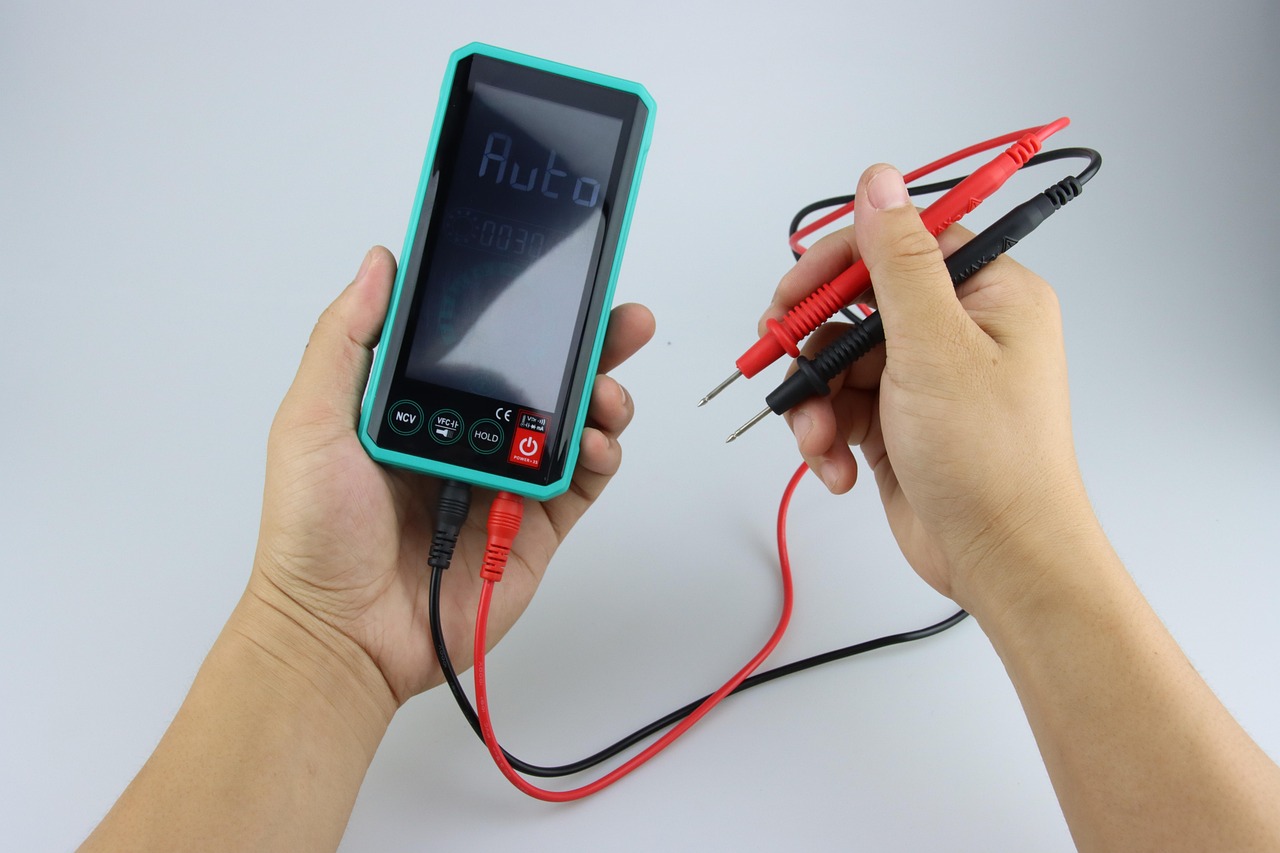

Ölçüm Değerlerini Yorumlamak

Bir ölçüm almak işin sadece yarısıdır; asıl beceri, o sayının ne anlama geldiğini yorumlayabilmektir. Ekranda beliren değer tek başına bir anlam taşımaz; onu beklenen değerle, devrenin tasarımıyla ve diğer ölçümlerle birlikte değerlendirmeniz gerekir. Örneğin bir noktada 5 volt görmek, eğer orada 12 volt olması gerekiyorsa kötü bir haberdir; ama 5 volt beklediğiniz bir yerde aynı değer mükemmeldir.

Bu yüzden iyi bir tamirci ölçüm yapmadan önce kendine “burada ne görmeliyim?” diye sorar. Bu beklenti, ölçtüğünüz değeri anında bir bağlama oturtmanızı sağlar. Zamanla, belirli devre tiplerinde hangi noktada ne tür değerler beklemeniz gerektiğini sezgisel olarak bilmeye başlarsınız. İşte ham veriyi anlama dönüştüren bu yorum yeteneği, sizi gerçek bir teşhis uzmanına çevirir.

Cihazınıza İyi Bakın

Multimetreniz, doğru bakım gördüğünde yıllarca güvenilir hizmet verir. En önemli bakım noktası, kullanmadığınızda cihazı kapatmak ya da otomatik kapanma özelliğine güvenmektir; çünkü açık unutulan bir multimetre pilini hızla tüketir. Bazı yanlış ölçümlerin nedeni, fark edilmeyen zayıf bir iç pildir.

Problarınızı dolanmadan saklayın, uçlarının eğilmesini ve yalıtımının zarar görmesini engelleyin. Cihazı düşürmekten kaçının, çünkü düşme hassasiyeti bozabilir. Eğer ölçümlerinizde tutarsızlık fark ederseniz, önce pili ve probları kontrol edin; sorunların büyük kısmı bu basit nedenlerden kaynaklanır. İyi bakılan bir multimetre, size her zaman dürüst cevaplar veren sadık bir ortak olur.

Multimetre, Gözleriniz Olsun

Bu yazıyı bitirirken aklınızda kalmasını istediğim tek bir fikir varsa, o da şudur: multimetre, görünmeyeni görmenizi sağlayan gözlerinizdir. Elektrik göze görünmez, koklanmaz, çoğu zaman duyulmaz; ama multimetre onu somut sayılara çevirerek elinize tutuşturur. Bu yüzden bir devreyle karşılaştığınızda tahmin yürütmek yerine ölçmeyi alışkanlık haline getirin.

Zamanla bu alet, elinizin doğal bir uzantısı olacak ve onsuz tamir yapmayı düşünemez hale geleceksiniz. Temelleri sağlam attıysanız, gerisi pratikle kendiliğinden gelecek. Artık ölçüm yapabildiğimize göre, sırada bir devreye fiziksel olarak müdahale etmenin en temel yolu var. Bir sonraki yazıda lehimlemeyi ele alıyor; temiz bir bağlantının sırrını ve hatalı lehimleri sökmenin yollarını adım adım öğreniyoruz.

Son bir hatırlatma: hiç kimse multimetreyi ilk günden kusursuz kullanamaz. Yanlış kademe seçeceksiniz, bazen değerleri karıştıracaksınız, belki bir iki sigorta bile attıracaksınız. Bunların hepsi öğrenmenin doğal parçasıdır ve sizi caydırmasına izin vermeyin. Her hata, bir sonraki ölçümü biraz daha bilinçli yapmanızı sağlar ve kısa sürede bu küçük cihaz tüm tamirlerinizin sessiz kahramanına dönüşür.
