Yer Altı Evinde Drenaj: Suyu Duvara Yaslamadan Uzaklaştırmak

Yer altı evinde su yalıtımı asıl kalkandır; ama o kalkanı yormadan ayakta tutan bir de sessiz kahraman vardır: drenaj. Toprağın içindeki su, duvara sürekli basınç yapar; buna hidrostatik basınç denir. Ne kadar iyi bir su yalıtımı yaparsanız yapın, suyun bu basıncını almazsanız, su er ya da geç en küçük kusurdan içeri sızmanın yolunu bulur. Drenajın işi tam olarak bu basıncı ortadan kaldırmak: suyu duvara dayanmadan alıp uzağa götürmek.

Bu yazıda, yayınlanmış gerçek yer altı evi projelerinden ve drenaj rehberlerinden derlediğimiz bilgilerle drenaj sistemini ele alıyoruz: neden yalıtım tek başına yetmez, French drain nedir ve nasıl çalışır, çakıl tabakasının rolü, drenaj borusu nereye ve nasıl döşenir, sump (drenaj çukuru) pompası ne zaman gerekir, yüzey suyu nasıl uzaklaştırılır. Serinin ilk yazısında su yalıtımını, ikincisinde ısıyı konuşmuştuk; şimdi ikisini de koruyan drenaja geldik.

Yazının içine, drenaj sistemlerini gösteren kaynağı belirtilmiş görseller ve bu işi sahada elleriyle yapan kişilerin olduğu iki video yerleştirdik.

İçindekiler

• Neden yalıtım tek başına yetmez
• Hidrostatik basınç nedir
• French drain: işin kalbi
• Çakıl tabakası neden şart
• Drenaj borusu nereye döşenir
• Sump pompası ne zaman gerekir
• Yüzey suyu ve swale
• Sahadan izleyelim
• Tıkanma ve bakım
• Gerçek projelerden dersler
• Merak edilenler
• Kaynaklar

Neden yalıtım tek başına yetmez

Serinin ilk yazısında da vurgulamıştık: gerçek projelerin en çok tekrarladığı ders, “ne kadar iyi yalıtım yaparsanız yapın, drenaj olmadan olmaz” cümlesidir. Bunun sebebi basit bir fizik: su yalıtımı suyu tutar, ama suyun duvara sürekli yaslanmasını engelleyen şey drenajdır.

Düşünün: evin duvarı metrelerce toprağın içinde ve o toprak yağmurdan, yer altı sularından sürekli ıslanıyor. Eğer su, duvarın hemen dibinde birikip beklerse, orada sürekli bir su basıncı oluşur ve bu basınç, en küçük çatlaktan, en ince ekten içeri girmenin yolunu arar. Drenaj bu suyu daha duvara yaslanmadan alıp aşağıya, oradan da uzağa taşır; böylece duvarın dibinde basınç oluşmaz.

Yani yalıtım ve drenaj bir ikili gibi çalışır: biri suyu dışarıda tutar, diğeri suyun o kapıyı zorlamasını engeller. Gerçek projelerde en sık görülen sızıntıların çoğu, aslında yalıtım kötü olduğu için değil, drenaj yetersiz olduğu için, yani duvara sürekli su yığıldığı için oluyor. Bu yüzden drenaj, “yalıtımın yardımcısı” değil, onunla eşit değerde bir sistemdir.

Hidrostatik basınç nedir

Bu kavramı biraz açalım, çünkü drenajın neden bu kadar önemli olduğunu anlamanın anahtarı burada. Su, biriktiği yerde ağırlığıyla her yöne basınç uygular. Bir yer altı evinin duvarının dibinde su birikirse, o su yükseldikçe duvara yaptığı basınç da artar. Buna “hidrostatik basınç” denir.

Bu basınç şaşırtıcı derecede güçlüdür ve sürekli çalışır; gece gündüz, duvarın her noktasına yaslanır. Basınç arttıkça, su moleküllerini betonun gözeneklerine, eklere, çatlaklara doğru iter. İşte tam bu yüzden, yer altı yapılarında suyun içeri girmesinin bir numaralı sebebi bu basınçtır.

Drenajın asıl işi, bu basıncı hiç oluşturmamaktır. Suyu duvarın dibinde biriktirmeyip hemen aşağı indirir ve borularla uzağa taşırsa, duvarın dibinde su hiç yükselmez, basınç da oluşmaz. Basınç yoksa, suyun içeri girmeye zorlayacağı bir güç de yoktur. Yani drenaj, aslında suyla değil, suyun basıncıyla savaşır ve o savaşı basıncı hiç doğurmayarak kazanır.

French drain: işin kalbi

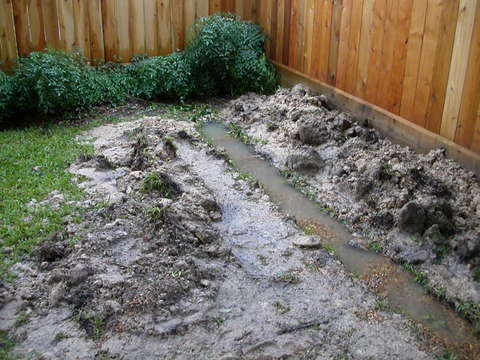

Yer altı evi drenajının kalbi, “French drain” denen sistemdir. Adı Fransız değil; yöntemi yaygınlaştıran Amerikalı Henry French’ten gelir. Mantığı çok basit ama çok etkili: temelin çevresine, çakıl dolu bir hendek içine delikli bir boru döşenir. Su, çakılın arasından süzülüp delikli boruya girer ve boru boyunca akıp uzaklaşır.

Neden delikli boru? Çünkü suyun boruya girebilmesi gerekir. Boru, delikleri aşağı bakacak (ya da her yöne dağılmış) şekilde döşenir; çevresindeki çakıldan sızan su, bu deliklerden boruya dolar ve borunun eğimi sayesinde en alçak noktaya, oradan da bir çıkışa, uzağa akar. Böylece temel çevresine gelen su, duvara yaslanmadan toplanıp gönderilir.

French drain, yer altı evinin temeli çevresinde tam bir çember oluşturur; suyu her yönden yakalar. Gerçek projelerde çoğu zaman duvarın hem altına (temel/ayak seviyesine) hem de üstüne drenaj hattı döşenir; böylece hem alttan gelen yer altı suyu hem de yukarıdan sızan yüzey suyu yakalanır. Bu basit ama akıllı sistem, yer altı yapılarını su basmasından koruyan en temel çözümdür.

Çakıl tabakası neden şart

French drainin sırrı sadece boru değil, borunun içinde durduğu çakıldır. Duvarın dış yüzüne ve drenaj hendeğine serilen kaba çakıl/taş tabakası, birkaç kritik işi birden yapar ve gerçek projelerde bunun önemi sürekli vurgulanır.

Birincisi, çakıl suyu çok hızlı geçirir; yani su, kil gibi bir toprakta hapsolup beklemek yerine, çakılın boşluklarından hızla aşağı süzülüp boruya ulaşır. İkincisi, çakıl tabakası duvarla toprak arasında bir “basınç kırıcı” katman oluşturur; su duvara doğrudan yaslanmak yerine önce çakıla gelir ve oradan aşağı iner. Bu, hidrostatik basıncı büyük ölçüde azaltır.

Çakılın bir görevi daha var: drenaj borusunu ince toprakla (siltle) tıkanmaktan korumak. Boru ve çakıl, çoğu zaman “jeotekstil” denen bir filtre keçesiyle sarılır; bu keçe suyu geçirir ama ince toprağı tutar, böylece boru yıllarca tıkanmadan çalışır. Kısacası çakıl tabakası, suyu hem hızlandıran hem yönlendiren hem de sistemi koruyan sessiz bir kahramandır; drenajda çakılı atlamak, sistemi baştan zayıf yapmak demektir.

Drenaj borusu nereye döşenir

Drenaj borusunun yeri ve eğimi, sistemin çalışıp çalışmamasını belirler. Boru, genellikle temelin ayak (footing) seviyesine, yani duvarın en dibine döşenir; çünkü su aşağı iner ve en dipte toplanır. Buraya konan delikli boru, dibe ulaşan suyu yakalar ve uzağa taşır.

En kritik nokta eğimdir. Drenaj borusu tam yatay döşenmez; suyun kendiliğinden akması için hafif bir eğimle, bir çıkış noktasına doğru inecek şekilde döşenir. Eğim olmazsa su boruda durur, akmaz ve sistem işe yaramaz. Bu yüzden boru döşenirken sürekli kot (seviye) kontrolü yapılır; su, yerçekimiyle en alçak çıkışa doğru akmalıdır.

Suyun gideceği çıkış da önemli. Boru, suyu evden yeterince uzağa, bir yüzey çıkışına, bir dere/kanala ya da bir toplama çukuruna götürmelidir. Eğer arazi eğimliyse, su kendiliğinden aşağıya akıtılabilir; arazi düz ya da çukurdaysa, suyu toplayıp yukarı basmak için sump pompası gerekir ki bir sonraki bölümün konusu tam da bu.

Sump pompası ne zaman gerekir

Bazı durumlarda su, yerçekimiyle uzağa akıtılamaz; çünkü arazi düzdür, ev çukurdadır ya da yer altı su seviyesi yüksektir. İşte o zaman “sump pompası” devreye girer. Sistem şöyle çalışır: drenaj boruları, toplanan suyu evin en alçak noktasındaki bir çukura (sump çukuru) getirir; bu çukur dolunca içindeki pompa otomatik olarak çalışıp suyu yukarı, dışarı basar.

Sump çukurundaki pompa, bir şamandıra (flatör) ile kontrol edilir; su belli bir seviyeye gelince şamandıra pompayı çalıştırır, su boşalınca durdurur. Böylece çukurdaki su hiçbir zaman taşacak kadar yükselmez, sürekli boşaltılır. Bu, özellikle yer altı su seviyesinin yüksek olduğu yerlerde yer altı evini kuru tutmanın vazgeçilmez yolu.

Sump pompasının kritik bir zayıflığı var: elektriğe bağlı çalışır. Elektrik kesilirse pompa durur ve tam da fırtına/sel gibi elektriğin en çok kesildiği anlarda, suyun en çok geldiği anda ev su altında kalabilir. Bu yüzden gerçek projelerde, elektrik kesilince devreye giren aküyle çalışan yedek pompa ya da jeneratör sık sık önerilir. Yani sump pompası hayat kurtarır ama yedeksiz bir sump pompasına tam güvenmek risklidir.

Yüzey suyu ve swale

Drenaj sadece yer altındaki suyla ilgili değil; yağmurla gelen yüzey suyunu da yönetmek gerekir. Çünkü çatıdan, yamaçtan, arazinin eğiminden gelen yağmur suyu doğrudan evin duvarlarına doğru akarsa, drenaj sistemini gereksiz yere zorlar. En iyisi, bu suyu daha eve ulaşmadan uzaklaştırmaktır.

Bunun en basit ve etkili yolu “swale” denen sığ, hafif eğimli bir hendektir. Arazide, evin üst tarafına açılan bu sığ kanal, yamaçtan gelen yağmur suyunu yakalayıp evin etrafından dolaştırarak uzağa yönlendirir. Serinin ilk yazısında da anlattığımız gibi, greenhomebuilding.com’daki gerçek bir örnekte, sürekli sızdıran bir evin sorunu tam da böyle bir swale ile çözülmüştü.

Yüzey suyu yönetiminin diğer araçları da var: evin etrafındaki toprağın eve doğru değil, evden uzağa eğimli olması; çatı ve teras sularının borularla toplanıp uzağa atılması; toprak örtüsünün suyu tutmayan, iyi drene eden bir yapıda olması. Bütün bunlar, yer altı drenaj sistemine gelen yükü baştan azaltır. Yani iyi bir drenaj, hem yer altında hem yüzeyde suyu yönetmeyi birlikte düşünür.

Sahadan izleyelim

Drenajı yazıyla anlatmak bir yana, sahada bir temel çevresine drenajın nasıl döşendiğini görmek çok daha öğretici. Aşağıdaki iki video gerçek uygulamalardan: ilk videoda temel çevresine çevre drenajının (perimeter drain) döşenmesini, ikincisinde drenajın sump pompasıyla nasıl çalıştığını göreceksiniz. Anlatım İngilizce ama kazı, çakıl ve boru her yerde aynı.

Tıkanma ve bakım

Drenaj sistemi bir kez döşenip toprak altında kaldığı için, sonradan onarımı çok zordur; bu yüzden en baştan doğru yapmak ve bakımını düşünmek gerekir. Gerçek projelerde en sık yaşanan sorun, drenaj borusunun yıllar içinde ince toprakla (siltle) tıkanmasıdır. Boru tıkanınca su akamaz, duvarın dibinde birikir ve basınç yeniden oluşur.

Bunu önlemenin yolu, en baştan boruyu ve çakılı jeotekstil filtre keçesiyle sarmaktır; keçe suyu geçirir, toprağı tutar. Ayrıca sistemin bir “temizleme/kontrol noktası” (rögar ya da temizleme borusu) ile tasarlanması, ileride tıkanma olursa boruyu basınçlı suyla temizlemeyi mümkün kılar. Gerçek projelerde, “drenaj borusunu temizlenebilir tasarla” tavsiyesi sık sık tekrarlanır.

Bakımın diğer parçaları: yüzeydeki swale ve giderlerin yaprak-tortudan temiz tutulması; sump pompasının düzenli test edilmesi ve yedeğinin kontrolü; bitki köklerinin sisteme zarar vermemesi için evin yakınına agresif köklü ağaç dikmemek. Bu küçük ama düzenli kontroller, drenaj sisteminin on yıllarca sorunsuz çalışmasını sağlar.

Gerçek projelerden dersler

Yayınlanmış projelerden ve rehberlerden derlediğimiz drenaj dersleri şöyle özetlenebilir. Birincisi, drenajı yalıtımla eşit değerde gör; ikisi bir bütün. İkincisi, temel çevresine tam bir French drain çemberi kur; suyu her yönden yakala. Üçüncüsü, bol çakıl kullan ve boruyu-çakılı filtre keçesiyle sar; hem basıncı kır hem tıkanmayı önle.

Dördüncüsü, boruyu eğimle döş; su yerçekimiyle akmalı. Beşincisi, arazi uygun değilse yedekli bir sump pompası kullan; elektrik kesintisini hesaba kat. Altıncısı, yüzey suyunu swale ve doğru eğimle daha eve gelmeden uzaklaştır. Yedincisi, sistemi temizlenebilir tasarla ve düzenli kontrol et.

Bütün bunların ortak fikri şu: yer altı evinde su, tek bir bariyerle değil, katmanlı bir savunmayla yönetilir. Yüzeyde swale, temelde French drain ve çakıl, gerektiğinde sump pompası, hepsinin üstünde su yalıtımı. Bu katmanların hepsi birlikte çalıştığında, toprağın metrelerce altındaki bir ev, en yağışlı iklimde bile kuru kalabiliyor. Drenajı doğru kuranlar suyu hiç hissetmiyor; ihmal edenler ise onarılması çok zor sızıntılarla uğraşıyor.

Merak edilenler

Su yalıtımım iyiyse drenaja gerek var mı?

Evet, kesinlikle var. Yalıtım suyu tutar ama drenaj, suyun duvara sürekli basınç yapmasını engeller. Drenaj olmazsa duvarın dibinde su birikir, hidrostatik basınç oluşur ve su en küçük kusurdan içeri girer. İkisi birlikte çalışır.

French drain tam olarak ne yapar?

Temel çevresine, çakıl dolu bir hendek içine delikli bir boru döşenir. Çevredeki su çakıldan süzülüp delikli boruya girer ve borunun eğimiyle uzağa akar. Böylece su, duvara yaslanmadan toplanıp gönderilir.

Çakıl tabakası neden bu kadar önemli?

Çakıl suyu hızlı geçirir, duvarla toprak arasında basınç kırıcı bir katman oluşturur ve filtre keçesiyle birlikte drenaj borusunu tıkanmaktan korur. Suyu hem hızlandırır hem yönlendirir hem de sistemi korur; drenajın gizli kahramanıdır.

Sump pompası ne zaman gerekir?

Su yerçekimiyle uzağa akıtılamıyorsa; yani arazi düz, ev çukurda ya da yer altı su seviyesi yüksekse. Drenaj suyu bir çukurda toplar, pompa otomatik olarak dışarı basar. Elektrik kesintisine karşı yedekli (aküli) bir pompa önerilir.

Drenaj borusu tıkanırsa ne olur?

Su akamaz, duvarın dibinde birikir ve basınç yeniden oluşur. Bunu önlemek için boru ve çakıl filtre keçesiyle sarılır, sistem temizlenebilir (rögarlı) tasarlanır. Düzenli kontrol, uzun ömürlü çalışmayı sağlar.

Drenaj, yer altı evinde suya karşı verilen savaşın belki de en akıllı silahı; çünkü suyla doğrudan boğuşmak yerine, suyun basıncını hiç doğurmadan onu sessizce alıp uzaklaştırıyor. French drainin çakıllı hendeği, eğimli boruları, gerektiğinde sump pompası ve yüzeydeki swale bir araya geldiğinde, evi saran toprak ne kadar ıslanırsa ıslansın, o su duvara asla yığılamıyor. Serinin buraya kadarki üç yazısında suyu tuttuk, ısıyı dengeledik, suyu uzaklaştırdık; sıradaki yazıda ise bu kuru ve ılık kabuğun içindeki havayı konuşacağız: nem, yoğuşma ve küfle mücadele.

Kaynaklar

Bu yazıdaki bilgiler aşağıdaki yayınlanmış kaynaklardan derlenmiştir:

• U.S. Department of Energy — Efficient Earth-Sheltered Homes: energy.gov
• Green Home Building — Waterproofing & Drainage for Earth-Sheltered Buildings: greenhomebuilding.com
• This Old House — How to Install a French Drain: thisoldhouse.com

Görsel kaynakları: Wikimedia Commons (dosya lisansları ve fotoğrafçı adları görsel açıklamalarında belirtilmiştir).
