Amdavad ni Gufa: Toprağa Gömülü İnce Kabuklu Modern Kubbe Yapısı

Modern toprak mimarisinin en özgün örneklerinden biri, Hindistan’ın Ahmedabad şehrindeki Amdavad ni Gufa’dır (yani “Ahmedabad’ın mağarası”). Ünlü mimar Balkrishna Doshi’nin tasarladığı bu yapı, aslında bir konut değil, yer altına gömülü bir sanat galerisidir. Ama onu serimizde ele almamızın nedeni, toprakla örtülü, kubbeli ve organik bir yapının modern malzemelerle nasıl inşa edileceğini eşsiz biçimde göstermesidir. Tıpkı daha önce Longyou Mağaraları’nı bir ev olarak değil, toprak altı mimarisinin bir dersi olarak ele aldığımız gibi, Amdavad ni Gufa’yı da modern toprak yapısının bir örneği olarak inceliyoruz.

Bu yapı, dışarıdan bakıldığında toprağa gömülü, üstü beyaz ve mozaikli kubbelerden oluşan, adeta yerden çıkmış organik tepecikler gibi görünür. İçeri girildiğinde ise, ağaç gibi dallanan sütunların taşıdığı, mağarayı andıran loş ve serin bir mekan karşılar. Serimizde toprağın ısı dengesinden ve organik biçimlerin gücünden söz etmiştik; Amdavad ni Gufa, bu iki fikri modern mühendislikle birleştiren çarpıcı bir uygulamadır. Bu yazıda, kendi modern toprak yapısını düşünenler için bu örneği ve yapım mantığını ele alıyoruz.

İçindekiler

• Amdavad ni Gufa: toprağa gömülü kubbeli yapı
• Doğadan esinlenen organik tasarım
• İnce ferrocement kabuk tekniği
• Toprak örtünün ısı dengesi
• Işığın içeri alınışı
• Yapım planı ve teknik detaylar
• Uygulamadan görüntüler
• Toprak yapısı açısından değerlendirme

Amdavad ni Gufa: toprağa gömülü kubbeli yapı

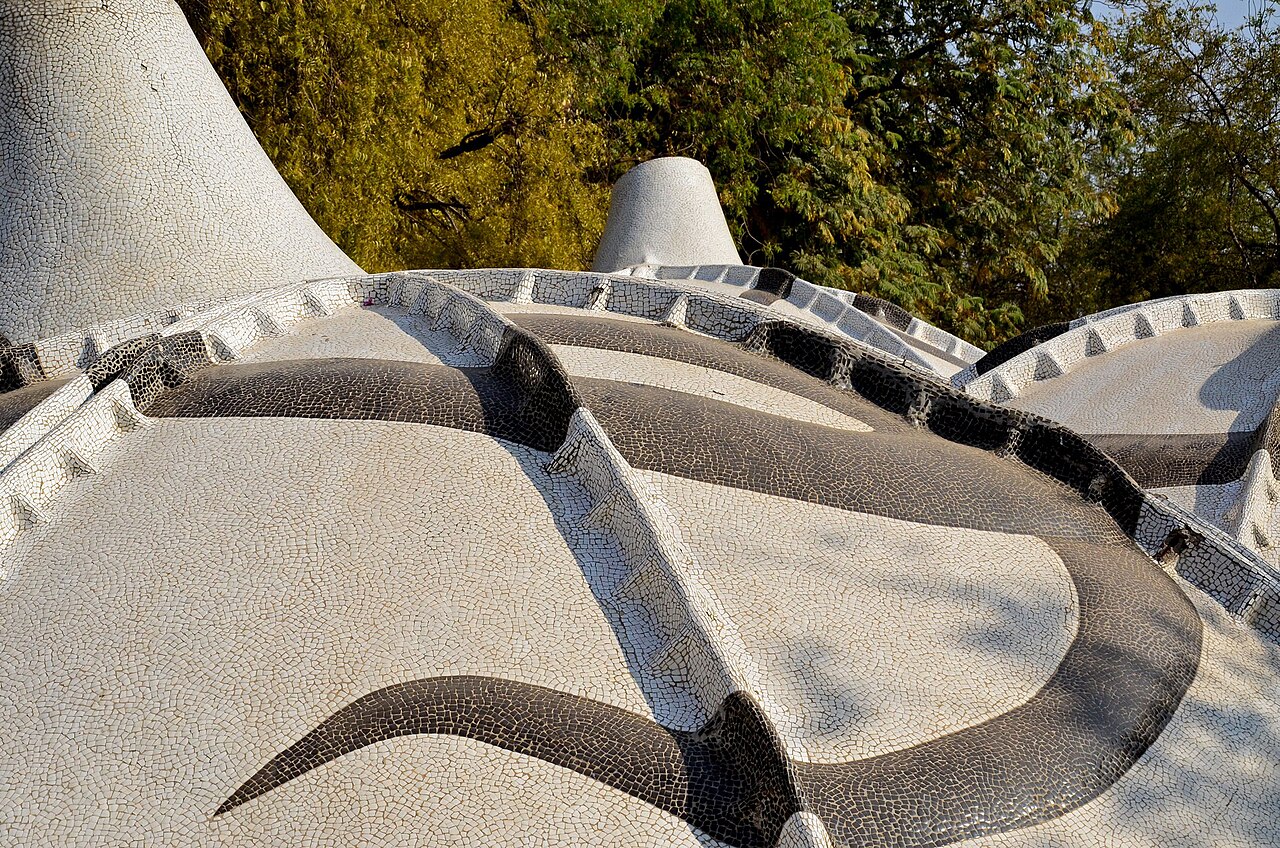

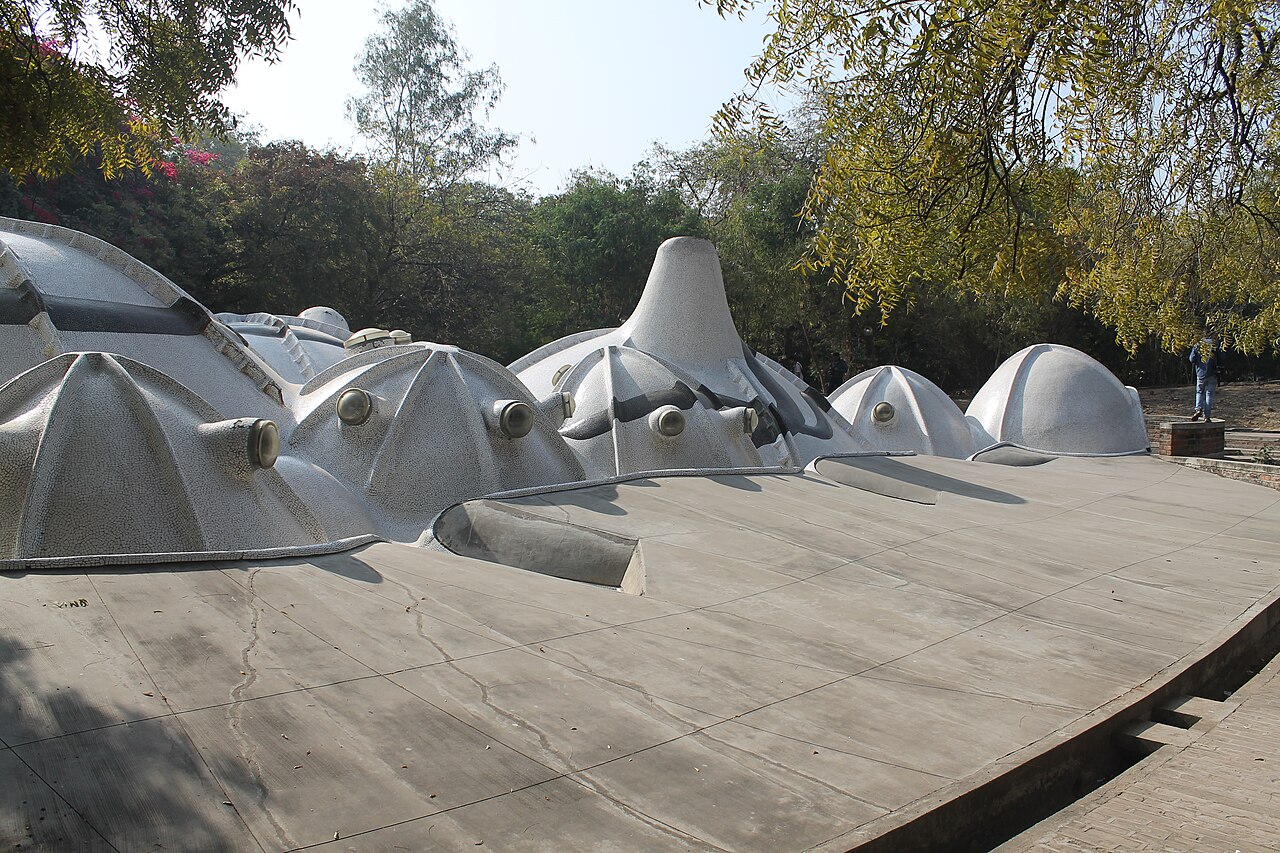

Amdavad ni Gufa, birbirine bağlı çok sayıda kubbenin oluşturduğu, üstü toprakla örtülü tek katlı bir yapıdır. Yapının büyük bölümü zemin seviyesinin altındadır; dışarıdan yalnızca yerden yükselen, beyaz badanalı ve mozaik parçalarıyla kaplı kubbeler görünür. İçeriye, alçalan bir girişten inilir; içerisi ise sürekli, akışkan ve loş bir mekandır.

Serimizde tanıttığımız Vetsch’in toprak evleri gibi, Amdavad ni Gufa da doğal bir mağara değil, sıfırdan tasarlanıp inşa edilmiş modern bir toprak yapısıdır. Aralarındaki benzerlik açıktır: ikisi de organik, kubbemsi bir kabuğu toprakla örterek hem yalıtım hem de doğayla bütünleşme sağlar. Fark, Amdavad ni Gufa’nın bir konut değil, bir kültür yapısı olmasıdır. Ama bir toprak evi meraklısı için buradaki asıl değer, çok ince bir kabuğun nasıl olup da üstündeki toprağı taşıyabildiğini ve içeride nasıl mağaramsı bir konfor oluşturduğunu göstermesidir.

Doğadan esinlenen organik tasarım

Yapının tasarımı, düz çizgiler ve dik açılar yerine tamamen doğadan esinlenmiş biçimlere dayanır. İç mekanda tavanı taşıyan sütunlar, yukarı çıktıkça dallanarak bir ağacı ya da mağara sarkıtını andırır; kubbeler birbirine yumuşak geçişlerle bağlanır. Ortada tek bir büyük salon yerine, sürekli akan, kıvrılan bir mekan vardır. Bu, serimizin baştan beri anlattığı, kaya ve toprak evlerindeki köşesiz, saran mekan hissini modern bir yapıda yeniden yaratır.

Bu organik biçim tercihi yalnızca estetik değildir. Kubbe ve kemer biçimleri, serimizin yapısal sistem yazısında anlattığımız gibi, üzerlerine gelen yükü çevreye dağıtarak taşırlar; bu yüzden çok ince bir kabuk bile üstündeki ağır toprağı taşıyabilir. Yani doğadan esinlenen biçim, aynı zamanda en verimli taşıyıcı biçimdir. Amdavad ni Gufa, biçim ile yapının, estetik ile mühendisliğin nasıl aynı noktada buluşabileceğinin güzel bir örneğidir. Doğa milyonlarca yıldır kubbeleri ve kemerleri kullanır; bu yapı da aynı akıllı biçimleri modern malzemelerle taklit eder.

İnce ferrocement kabuk tekniği

Amdavad ni Gufa’nın teknik kalbi, “ferrocement” adı verilen ince kabuk tekniğidir. Bu yöntemde, önce ince çelik çubuklar ve üzerine serilen sık tel örgü (adeta bir tavuk teli katmanı) ile kubbelerin biçimi oluşturulur; sonra bu tel iskeletin üstüne el ile ince bir çimento harcı sıvanır. Katman katman uygulanan bu harç sertleştiğinde, çok ince ama şaşırtıcı derecede sağlam bir kabuk ortaya çıkar.

Bu tekniğin dehası, çok az malzemeyle çok güçlü bir kabuk elde etmesidir. Kabuk sadece birkaç santimetre kalınlığında olmasına rağmen, kubbe biçimi sayesinde üstündeki toprağı rahatça taşır. Serimizde Vetsch’in evleri için anlattığımız püskürtme beton kabuğa benzer bir mantık burada da vardır: ince, eğrisel ve donatılı bir kabuk, ağır bir toprak örtüyü taşıyan güçlü bir yapıya dönüşür. Ferrocement aynı zamanda elle şekillendirilebildiği için, her türlü organik ve kavisli biçime uyum sağlar. Bu yüzden Amdavad ni Gufa’nın akışkan, doğal biçimleri, tam da bu esnek teknikle mümkün olmuştur. Modern bir toprak yapısı düşünenler için ferrocement, ince ama güçlü kabuklar elde etmenin denenmiş bir yoludur.

Toprak örtünün ısı dengesi

Yapının üstünün toprakla örtülü olması, ona serimizin baştan beri anlattığı toprağın ısı dengesini kazandırır. Ahmedabad çok sıcak bir iklime sahiptir; yazları kavurucudur. Ama Amdavad ni Gufa’nın içi, üstündeki toprak örtü sayesinde şaşırtıcı derecede serin kalır. Serinin ısı ve soğutma yazılarında anlattığımız gibi, kalın toprak katmanı dış sıcağı içeri geçirmez ve iç mekanı gün boyu dengede tutar.

Bu, yapının bir başka amacına da hizmet eder: içerideki sanat eserlerini aşırı sıcaktan ve sıcaklık dalgalanmalarından korumak. Ama aynı ilke, bir konut için de birebir geçerlidir: toprakla örtülü bir yapı, sıcak iklimlerde doğal bir serinlik sağlar ve klima ihtiyacını büyük ölçüde azaltır. Amdavad ni Gufa, tam da serimizde toprak evleri için anlattığımız termal kütle ve yalıtım etkisinin, modern bir yapıda ne kadar iyi çalıştığını gösterir. Dışarıda hava kavururken içeride serin bir mağara ortamı bulmak, toprağın gücünün en somut kanıtıdır.

Işığın içeri alınışı

Toprakla örtülü, yer altına gömülü bir yapıda en büyük tasarım sorunu, ışığın içeri nasıl alınacağıdır. Amdavad ni Gufa bunu, kubbelerin tepesine yerleştirilen küçük açıklıklar ve ışıklıklarla çözer. Bu açıklıklardan içeri süzülen gün ışığı, loş iç mekanda hareket eden lekeler oluşturur; güneş gökyüzünde ilerledikçe bu ışık lekeleri de mekanda gezinir. Böylece içerisi hem aydınlanır hem de sürekli değişen, canlı bir atmosfer kazanır.

Bu çözüm, serimizin aydınlatma yazısında anlattığımız “yer altı mekanına tepeden ışık almak” ilkesinin sanatsal bir uygulamasıdır. Işık doğrudan ve sert değil, küçük açıklıklardan dolaylı ve yumuşak biçimde girer; bu da mekana mağaramsı, gizemli bir hava verir. Bir konut düşünüldüğünde de aynı yöntem geçerlidir: toprakla örtülü bir evde, kubbe ya da tavana açılacak ışıklıklar ve iyi konumlanmış pencereler, iç mekanı yeterince aydınlatabilir. Amdavad ni Gufa, yer altı bir mekanın karanlık olmak zorunda olmadığını; doğru tasarlanmış açıklıklarla aydınlık ve etkileyici olabileceğini gösterir.

Yapım planı ve teknik detaylar

Bu bölümde, Amdavad ni Gufa tipi bir toprakla örtülü ince kabuk yapı (ferrocement kubbe + toprak örtü) fikrini, kendi modern toprak yapısını düşünenler için gerçeğe uygun biçimde uyarladığımız bir yapım planı olarak veriyoruz. Buradaki adımlar, bu tür uygulamalardan yola çıkılarak bizim tarafımızdan derlenmiş genel bir çerçevedir; herhangi bir telifli proje ya da çizimden alınmamıştır. Bu, mühendislik gerektiren ileri bir yapıdır; gerçek bir uygulamada mutlaka statik hesap, zemin etüdü ve bir mühendis/mimarın projesi şarttır. Aşağıdaki değerler yalnızca fikir vermek içindir.

1. Zemin, kazı ve drenaj

Yapı zemin seviyesinin altına gömüleceği için, önce kubbelerin oturacağı alan kazılır. Zemin etüdü yapılır; taşıma gücü ve su durumu belirlenir. Toprakla örtülü her yapıda olduğu gibi, çevreye ve altına kapsamlı bir drenaj sistemi kurulur; çünkü suyun uzaklaştırılması yapının ömrünü belirler. Kubbeleri ve taşıyıcı sütunları taşıyacak temel plakası dökülür.

2. Taşıyıcı sütunlar ve kubbe iskeleti

İç mekanda tavanı taşıyacak sütunlar kurulur; bunlar üstte dallanarak kubbelerin oturduğu noktaları oluşturur. Kubbelerin biçimi, ince çelik çubuklardan bir kafes olarak örülür ve üzerine sık tel örgü (hasır) serilir. Bu tel iskelet, kubbelerin son biçimini üç boyutlu olarak belirler. Kubbeler birbirine bitişik ve sürekli olacak biçimde bağlanır; böylece yükler bütün yapıya dağılır.

3. Ferrocement kabuğun sıvanması

Tel iskelet hazır olduğunda, üzerine elle katman katman ince çimento harcı sıvanır. Harç, tel örgünün her iki yüzünü de saracak ve birkaç santimetre kalınlığında sağlam bir kabuk oluşturacak biçimde uygulanır. Her katman bir öncekinin üstüne, aderansı sağlayacak biçimde işlenir. Kabuk tamamlandığında ince ama donatılı, sürekli bir betonarme kabuk elde edilir; kubbe biçimi sayesinde bu ince kabuk üstündeki toprağı taşıyabilir.

4. Su yalıtımı (en kritik adım)

Kabuğun üstü sürekli nemli toprakla temas edeceği için, su yalıtımı işin en kritik aşamasıdır. Kabuğun dış yüzeyi, kesintisiz ve çok katmanlı bir su yalıtım membranıyla tamamen sarılır; kubbeler arasındaki birleşimler ve ışıklık kenarları özellikle özenle yalıtılır. Membranın üstüne, kök bariyeri ve suyu tahliye eden bir drenaj katmanı serilir. Bu katmanlar kusursuz olmazsa, toprak örtülü yapıda kalıcı bir çözüm mümkün olmaz.

5. Işıklıklar ve toprak örtü

Su yalıtımı ve drenaj tamamlandıktan sonra, kubbelerin tepesine ışık almak için küçük açıklıklar (ışıklıklar) bırakılır; bunların kenarları suya karşı özenle yalıtılır ve üstlerine küçük başlıklar/kubbecikler konur. Ardından kabuğun üstü toprakla örtülür. Toprak kalınlığı, hem yalıtım hem de yapının hesabı gözetilerek ayarlanır. İstenirse toprağın üstü çimlendirilir; böylece yapı çevreye karışır ve yalıtım güçlenir.

6. Yüzey, iç mekan ve iklim

Kubbelerin toprakla örtülmeyen üst yüzeyleri, Amdavad ni Gufa’da olduğu gibi beyaz badana ve mozaik parçalarıyla kaplanabilir; bu hem estetik hem de güneşi yansıtarak ısınmayı azaltan bir yüzey oluşturur. İç mekanda yüzeyler düzeltilir; köşesiz, akışkan bir mekan elde edilir. Toprak örtü ısıyı dengelediği için iç mekan doğal olarak serin kalır; yine de hava dolaşımı için ışıklıkların bir bölümü açılabilir bırakılır ya da menfezler eklenir. Sonuçta, dışarıdan yerden yükselen kubbeler gibi görünen, içeride ise serin, loş ve etkileyici bir toprak yapısı ortaya çıkar.

Uygulamadan görüntüler

Amdavad ni Gufa’yı yazıyla anlatmak bir yana, bu toprağa gömülü kubbeli yapıyı görmek çok daha etkileyici. Aşağıdaki iki video doğrudan yapının içinden ve dışından: toprakla örtülü kubbeleri, ağaç gibi dallanan sütunları ve tepe ışıklıklarından süzülen ışığı gezerek göreceksiniz. Anlatım İngilizce/Hintçe ama yapının biçimi ve toprakla ilişkisi görüntüden net anlaşılıyor.

Toprak yapısı açısından değerlendirme

Amdavad ni Gufa, serimizde tanıttığımız örnekler arasında bir konut değil; bu yüzden onu bir “ev” olarak değil, modern toprak yapısının bir dersi olarak ele aldık. Yine de bir toprak evi meraklısı için değeri büyüktür: çok ince bir kabuğun üstündeki ağır toprağı nasıl taşıyabildiğini, toprak örtünün sıcak iklimde nasıl serinlik sağladığını ve yer altı bir mekanın tepe ışıklıklarıyla nasıl aydınlatılabileceğini eksiksiz gösterir.

Bu yapının en önemli dersi, modern malzemelerin (ferrocement kabuk, su yalıtım membranı) eski fikirle (toprakla örtme) birleştiğinde, hem güçlü hem güzel hem de iklime uyumlu yapıların mümkün olduğudur. Kubbe biçimi az malzemeyle çok iş görür, toprak örtü yalıtır ve serinletir, ışıklıklar ise içeriyi canlandırır. Serimizin baştan beri anlattığı toprağın gücü, Amdavad ni Gufa’da çağdaş bir mimari şaheserine dönüşür. Kendi modern toprak evini ya da yapısını hayal edenler için bu örnek, “toprakla örtülü ince kabuk yapılar, doğru mühendislikle hem sağlam hem etkileyici olabilir” gerçeğinin ilham verici bir kanıtıdır.

Bu yazıdaki bilgiler, Amdavad ni Gufa hakkındaki kamuya açık kaynaklar temel alınarak, kendi anlatımımızla derlenmiştir. Ayrıntı için: Wikipedia — Amdavad ni Gufa. Görseller: Wikimedia Commons (açık lisanslı; lisans ve fotoğrafçı bilgileri görsel açıklamalarında belirtilmiştir).
