Basit Bir Elektrik Devresi Nasıl Kurulur

Bir pil, bir kablo ve küçük bir ampulle elektrik dünyasına ilk adımı atmak mümkün. Basit bir devre kurmak hem çocuklar için harika bir fen deneyi hem de elektriğin nasıl aktığını anlamanın en somut yolu. Bu yazıda güvenli ve basit bir elektrik devresini adım adım anlatıyorum.

Elektrik Devresi Nedir

Elektrik devresi, elektriğin içinde dolaşabileceği kapalı bir yoldur. Elektrik tıpkı bir yarış pisti gibi başladığı yere geri dönebildiğinde, yani döngü kapandığında akar. Bu döngünün herhangi bir yeri açık kalırsa akım geçmez ve ampul yanmaz.

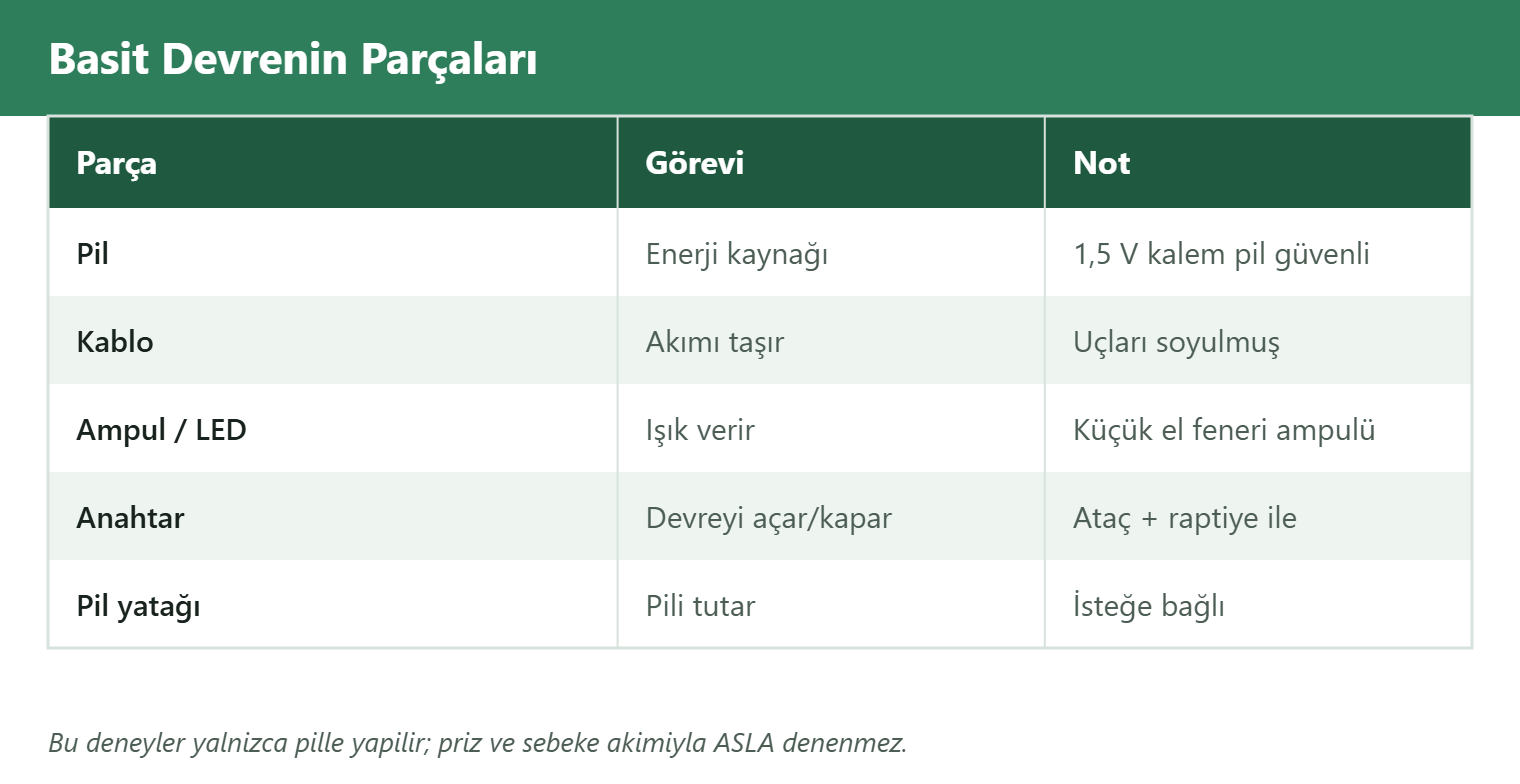

İşte bir anahtarın yaptığı şey tam olarak budur: devreyi kapatıp açarak elektriğin yolunu açar ya da keser. Bu basit fikri bir kez gördüğünde, evdeki hemen her elektrikli aletin mantığını da kavramış olursun. Aşağıdaki çizim temel parçaları gösteriyor.

Temel Parçalar

Basit bir devre için çok az şey yeterlidir. Bir enerji kaynağı olarak kalem pil, akımı taşıyan birkaç parça kablo ve ışık verecek küçük bir ampul ya da LED. İsteğe bağlı olarak bir de anahtar eklersin; bunu bir ataç ve iki raptiye ile kendin bile yapabilirsin.

Kabloların uçlarının bir miktar soyulmuş, yani içindeki bakır telin açıkta olması gerekir ki temas edebilsinler. LED kullanacaksan bacaklarının uzun olanının artı uca gelmesine dikkat etmelisin, çünkü LED akımı tek yönde geçirir.

Güvenlik — Sadece Pil

Bu konu her şeyden önemli. Bu deneylerin tamamı yalnızca kalem pil gibi küçük pillerle yapılır. Prize, duvardaki elektriğe ya da şebeke akımına bu deneylerin hiçbiri asla uygulanmaz; şebeke elektriği öldürücüdür ve oyuncak değildir.

Kalem pil güvenlidir ama yine de artı ve eksi uçları kabloyla doğrudan, ampulsüz birleştirmek pili ısıtır; bundan kaçın. Çocuklar bu deneyleri mutlaka bir yetişkin gözetiminde yapmalıdır. Bu tek kurala uyduğunda deneyler hem güvenli hem de çok öğreticidir.

Örnek — Ampulü Yakmak

İlk hedefin bir ampulü yakmak olsun. Kalem pili ve küçük bir ampulü al. İki kablonun uçlarını soy. Bir kablonun bir ucunu pilin artı kutbuna, diğer ucunu ampulün metal kısmına değdir. İkinci kabloyla da ampulün öbür ucunu pilin eksi kutbuna bağla.

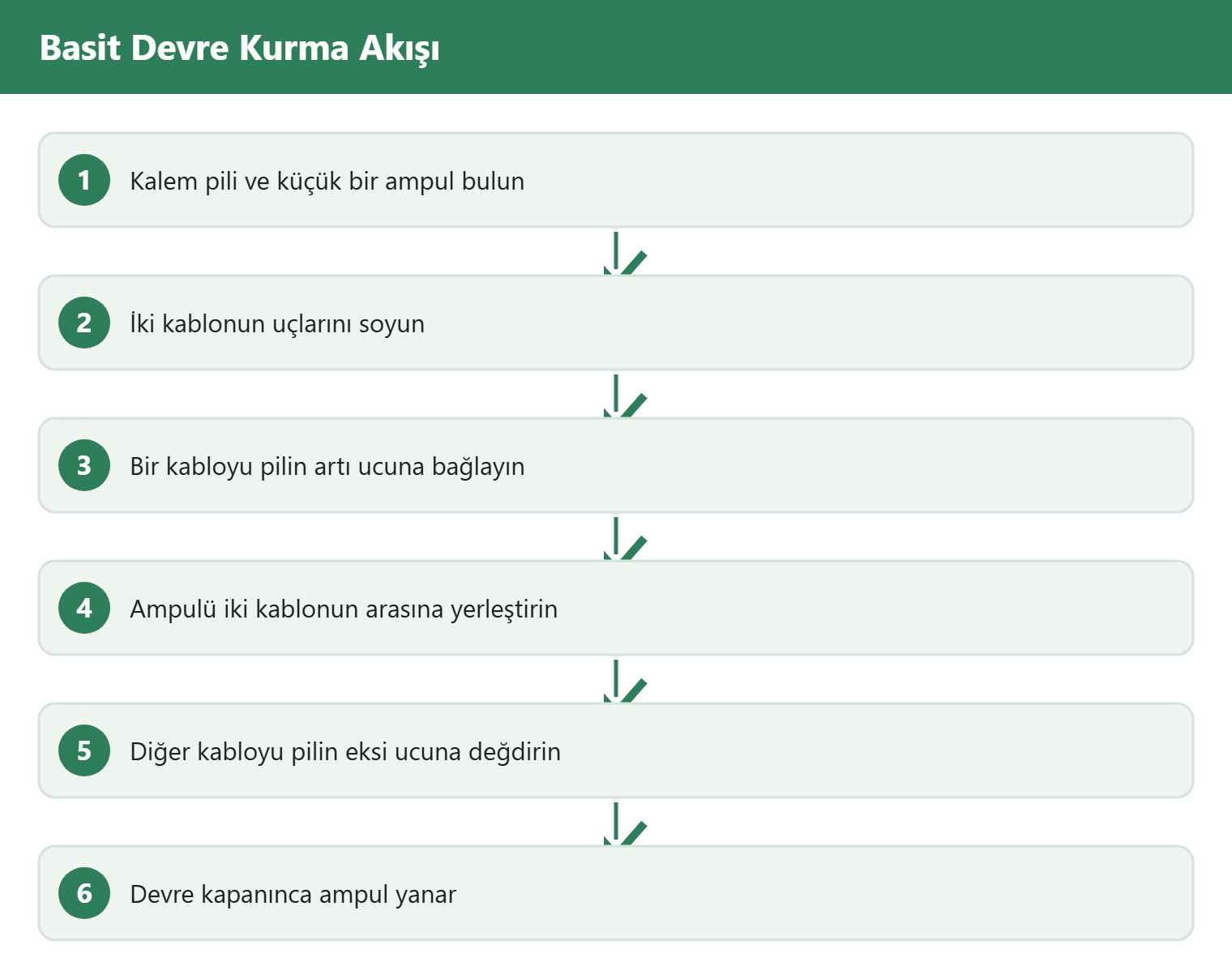

Döngü kapandığı anda ampul yanar. Eğer yanmıyorsa, bağlantıların tam temas ettiğinden ve pilin dolu olduğundan emin ol. Bu küçük başarı, çocukların gözünde kocaman bir keşif olur. Akış şeması adımları gösteriyor.

Kendi Anahtarını Yapmak

Devreye bir anahtar eklemek deneyi çok daha eğlenceli yapar. Bir karton parçasına iki raptiye batır, birinin altına bir ataç geçir. Kabloları raptiyelere bağla. Atacı çevirip ikinci raptiyeye değdirdiğinde devre kapanır ve ampul yanar; atacı çektiğinde söner.

Bu basit düzenek, evdeki ışık anahtarının birebir küçük bir modelidir. Çocuklar açma-kapama yaparak devrenin ne zaman çalıştığını kendi elleriyle görür.

İletken ve Yalıtkan Testi

Aynı devreyle çok güzel bir keşif deneyi daha yapabilirsin. Ampulün yanmadığı noktaya, yani açık bıraktığın iki kablo ucunun arasına çeşitli nesneler koy ve ampulün yanıp yanmadığına bak. Kaşık, anahtar, madeni para gibi metaller akımı geçirir ve ampul yanar; bunlara iletken denir.

Tahta, plastik, silgi, kağıt ve cam ise akımı geçirmez, ampul yanmaz; bunlar da yalıtkandır. Çocuklar evin içinde nesne nesne dolaşıp hangisinin iletken olduğunu tahmin edip test ederek hem eğlenir hem öğrenir.

Seri ve Paralel Bağlama

İki ampulü devreye iki farklı şekilde ekleyebilirsin. Hepsini tek bir sıra halinde, birbiri ardına bağlarsan buna seri bağlama denir; bu durumda bir ampul sönerse ya da çıkarılırsa devre kesilir ve diğeri de söner, ayrıca ışıkları daha sönük olur.

Ampulleri ayrı kollara, yan yana bağlarsan buna paralel bağlama denir; bu kez her ampul tam parlaklıkta yanar ve biri sönse bile diğeri yanmaya devam eder. Evdeki aydınlatmanın neden paralel bağlandığını da böylece anlamış olursun.

Basit Elektrik Devresi Videoları

İlk videoda basit bir elektrik devresinin nasıl kurulduğunu izleyebilirsin.

İkinci videoda en sade haliyle bir devrenin nasıl çalıştığı gösteriliyor.

Bir pil ve birkaç kabloyla kurduğun bu küçük devre, elektriğin bütün mantığını avucuna sığdırır. Güvenlik kuralına uyduğun sürece, iletken testinden seri-paralel bağlamaya kadar onlarca keşfi bu basit düzenekle yapabilirsin.
